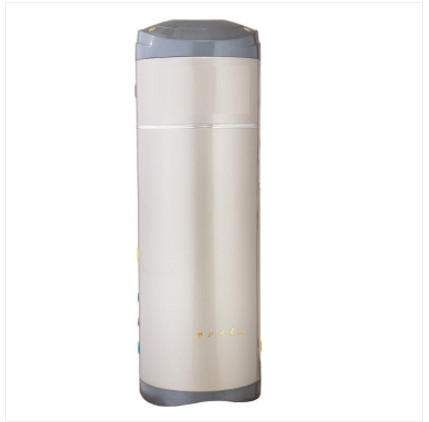

R410A EVI Niskotemperaturowa pompa ciepła ze źródłem powietrza w zimnym klimacie, stała ciepła woda
EVI niska temperatura powietrze-źródłowa pompa ciepła to rodzaj ogrzewaniesprzęt szeroko stosowany w zimnych rejonach Europy.Ze względu na ulepszony wtrysk pary (EVI) technologia kompresorowa i wysokowydajny ekologiczny czynnik chłodniczy, Pompy ciepła EVI może pracować stabilnie w zimnych regionach, gdzie jest najniżej powietrze temperatura osiąga -25 ℃
Metoda sterowania tego niskotemperaturowego systemu pompy ciepła obejmuje następujące kroki: A. Włączyć sprężarkę i po uruchomieniu obwodu głównego przez czas t1, aż praca czynnika chłodniczego w nim osiągnie stan bliski stanu ustalonego, uruchomić obwód zwiększający entalpię strumienia ;B. Ocena wywiewu podczas procesu ogrzewania Czy temperatura powietrza T w rzędzie jest wyższa niż ustawiona maksymalna temperatura spalin T rząd max, jeśli tak, przejdź do kroku C, w przeciwnym razie przejdź do kroku E;C. Wstrzyknąć przechłodzony płyn chłodniczy bezpośrednio do wnęki sprężarki o średnim ciśnieniu, aby obniżyć rząd T temperatury spalin;D. Określić, czy temperatura T spalin jest większa niż zadana maksymalna temperatura spalin T rząd max - wartość różnicy powrotu △ T wiersz spadku temperatury spalin, jeśli tak, przejdź do kroku C, w przeciwnym razie przejdź do kroku E;E, System nagrzewa się do ustawionej temperatury i wychodzi.Taka konstrukcja rozwiązuje problem polegający na tym, że istniejący system niskotemperaturowej pompy ciepła nie może osiągnąć stabilnego stanu tak szybko, jak to możliwe we wczesnym etapie eksploatacji, a dystrybucja czynnika chłodniczego w obwodzie głównym i obwodzie wtrysku może być nierównomierna, a niezawodność kompresor jest ulepszony.
CechyR410A EVI Niskotemperaturowa pompa ciepła ze źródłem powietrza w zimnym klimacie, stała ciepła woda
Sprężarka serii Copeland ZW (konstrukcja)
Pływające uszczelnienie - specjalnie zaprojektowane, aby dostosować się do wysokiego stopnia sprężania;nieruchomy spiralny i dynamiczny zawór wydechowy - specjalnie zaprojektowane, aby dostosować się do dużej różnicy ciśnień;EVI - kontroluj bezpieczną temperaturę spalin;silnik - silnik o wysokiej klasie izolacji
① Sprężarki serii Copeland ZW (bardzo szeroki zakres pracy)
Sprężarki serii Copeland ZW (entalpia strumienia powietrza)
Kluczowe komponenty - płaszczowo-rurowy wymiennik ciepła S & C
②Kluczowe komponenty - płaszczowo-rurowy wymiennik ciepła S i C (charakterystyka wydajności)
A. Zwarta konstrukcja i wysoka wydajność:
Wewnątrz zastosowano wysokowydajną rurę wymiennika ciepła, której powierzchnia wymiany ciepła jest 3,7 razy większa niż w przypadku nieosłoniętej rury.Żebra na zewnątrz rury i wewnętrzny grzbiet rury mogą powodować silne turbulencje czynnika chłodniczego i wody chłodzącej, więc wydajność wymiany ciepła jest znacznie poprawiona.
B. Układ przeciwprądowy:
Układ przeciwprądowy obwodu wody chłodzącej i obwodu czynnika chłodniczego może zapewnić stopień przechłodzenia wylotowego czynnika chłodniczego i odpowiednio poprawić wydajność systemu;
C. Przystosować się do dużej różnicy temperatur pomiędzy wodą na wlocie i wylocie:
Zmniejsz ilość cyrkulacji kondensatu, odpowiednio zmniejsz rozmiar rury odprowadzającej skropliny i rozmiar pompy cyrkulacyjnej;niższy spadek ciśnienia po stronie wody zmniejsza moc pompy i koszty eksploatacji;
D. Można zamrozić i wyczyścić:
Wężownice spiralne zapewniają płynny przepływ wody i ułatwiają wykonanie czyszczenia mrożącego;czyszczenie zamrażające może skrócić przestoje i uniknąć użycia chemikaliów;
E. Odstęp między obwodem czynnika chłodniczego a płaszczem jest mały:
Nie spowoduje zalegania oleju smarowego, może zapewnić powrót oleju;
F. Wężownica wodna nie ma połączeń wewnętrznych:
Zmniejszony jest współczynnik nieszczelności, a próba ciśnieniowa 5MPa zapewnia bezpieczną i stabilną pracę wymiennika ciepła.
③) Kluczowy system kontroli technologii
Technologia elektronicznego sterowania zaworem rozprężnym dla wtrysku pary w celu zwiększenia entalpii;
Ogranicz technologię kontroli temperatury spalin;
Technologia kontroli przegrzania elektronicznego zaworu rozprężnego obwodu głównego;
Temperatura wody jest zgodna z technologią sterowania temperaturą otoczenia.
4 Analiza oszczędności energii i wskaźników ekonomicznych
① Raport z testu strony trzeciej (SGS):
Okazje aplikacji
① Cel:
◆ Ciepła woda użytkowa, wysokie wymagania dotyczące temperatury wody na wylocie ◆ Woda do kąpieli, mycia, czyszczenia, sauny i do użytku przemysłowego;
◆ Ogrzewanie, wysokie zapotrzebowanie na temperaturę wody na wylocie ◆ Radiator, klimakonwektor;◆ Komfortowe ogrzewanie, niskie zapotrzebowanie na temperaturę wody na wylocie
◆ Ogrzewanie podłogowe.
| Spec. | DKFXRS-16II / R |
| Nominalna moc grzewcza w temperaturze pokojowej (kW) | 16.8 |
| Nominalne ogrzewanie w temperaturze pokojowej (kW) | 4.1 |
| Niska temperatura ogrzewanie nominalne wydajność (kW) |
8.1 |
| Nominalne ogrzewanie niskotemperaturowe (kW) | 3.5 |
| Maksymalna moc wejściowa (kW) | 6.8 |
| Maksymalny prąd (A) | 12 |
| Specyfikacje zasilania (Hz) | 380V 3N ~ 50 |
| Czynnik chłodniczy / ilość doładowania | R22 / 6000g |
| noisedb (A) | <65 |
| Odporność na wodę | <100 |
| Poziom przeciwwstrząsowy | ja |
| poziom wodoodporności | IPX4 |
| Kaliber wlotu i wylot |
DN32 |
| Rozmiar jednostki (mm) | 1030x410x1390 |
| Masa jednostkowa (kg) | 149 |
