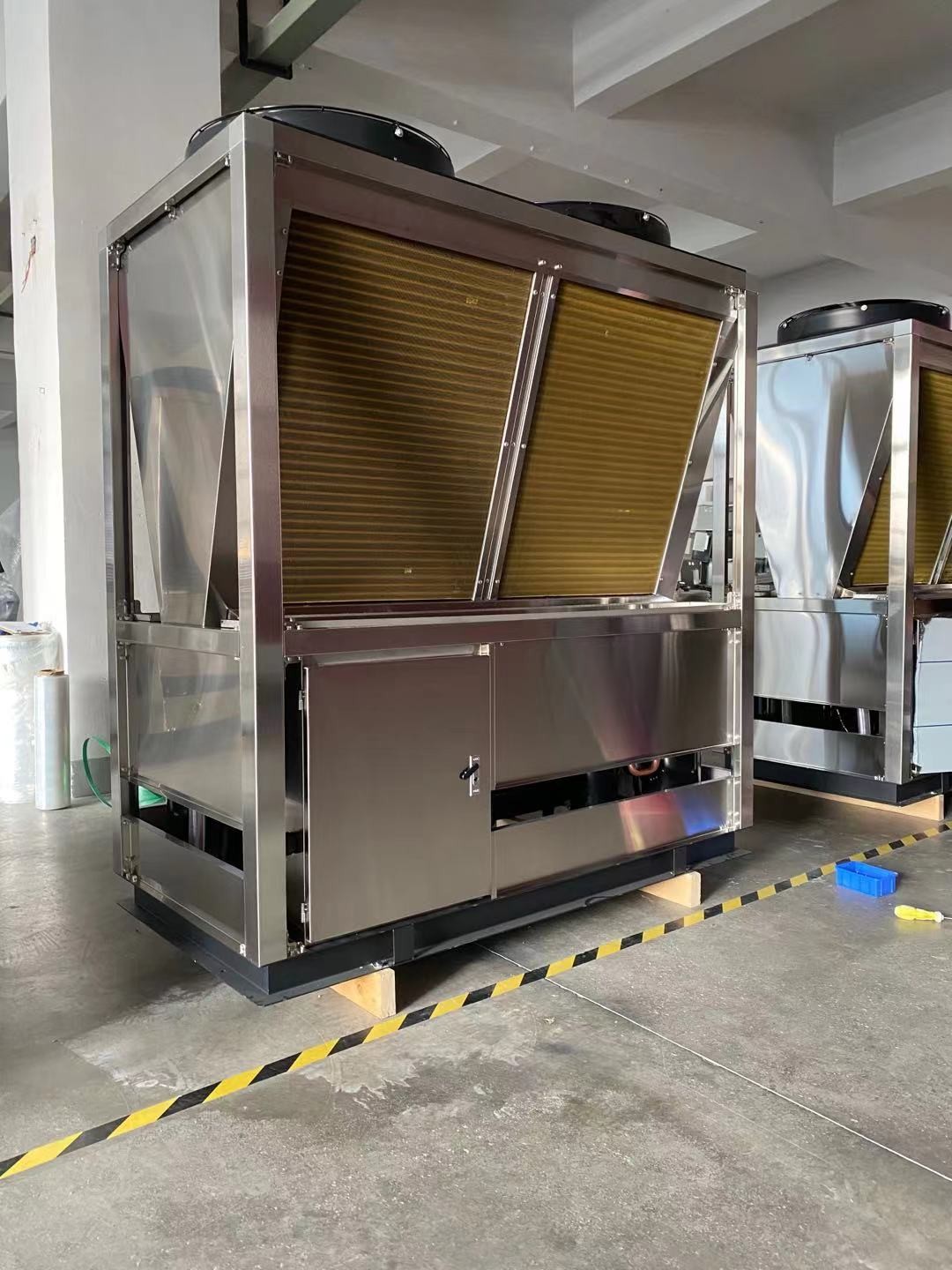

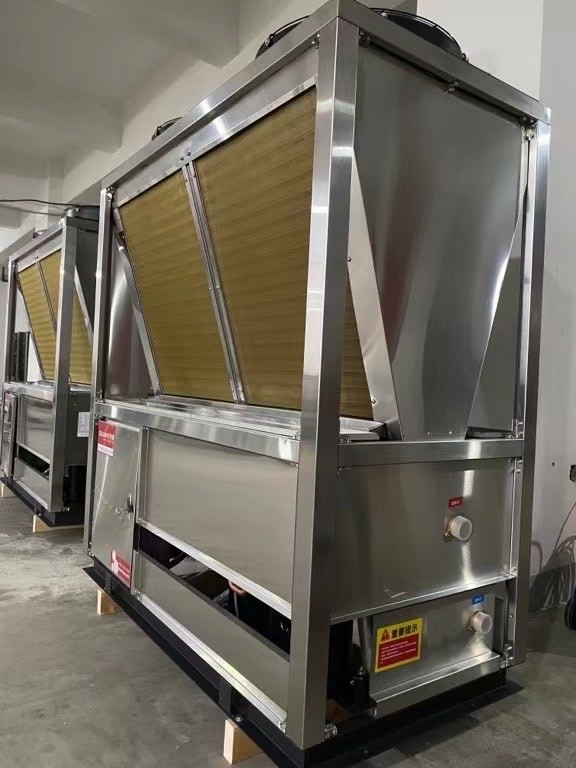

Zasada wysokotemperaturowej pompy ciepła R410A ze stali nierdzewnej o wysokiej temperaturze 85 stopni R410A
Podstawowa zasada działania kaskadowej wysokotemperaturowej pompy ciepła powietrze-źródło opiera się na odwrotności
Zasada cyklu Carnota.Układ płynu roboczego jest podzielony na układ cyrkulacji o niskiej temperaturze i
system cyrkulacji o wysokiej temperaturze.Gaz pod niskim ciśnieniem jest sprężany do średniej temperatury i
gaz średniociśnieniowy przez sprężarkę stopnia niskotemperaturowego i wchodzi do pośredniego wymiennika ciepła, aby
skondensować do stanu ciekłego, aby uwolnić ciepło.Ciekły czynnik roboczy jest rozprężany i rozprężany przez
zawór rozprężny, a następnie powraca do żebra W wymienniku ciepła ciepło parowania jest ponownie pochłaniane do
zakończyć cykl niskotemperaturowy;w tym samym czasie płynny czynnik roboczy maszyny wysokotemperaturowej;
pochłania ciepło przekazywane przez stopień niskotemperaturowy w pośrednim wymienniku ciepła i odparowuje
w gaz o średniej temperaturze i niskim ciśnieniu, a gaz o niskim ciśnieniu jest sprężany przez niskie ciśnienie;
kompresor stopniowy.Gaz o średniej temperaturze i średnim ciśnieniu jest sprężany do wysokiej temperatury i
gaz wysokociśnieniowy przez kompresor wysokotemperaturowy, który jest kondensowany do stanu ciekłego w wymienniku ciepła
do uwolnienia ciepła w celu wytworzenia gorącej wody o wysokiej temperaturze.W pośrednim wymienniku ciepła ciepło parowania
jest ponownie wchłaniany, aby zakończyć cykl niskotemperaturowy;poprzez cykl zwrotny, efekt wytwarzania
osiąga się wysoką temperaturę ciepłej wody w niskiej temperaturze otoczenia.
Wytrzymałość wysokotemperaturowej pompy ciepła R410A ze stali nierdzewnej o wysokiej temperaturze 85 stopni R410A;
Wysoka temperatura wody na wylocie
Nie ma potrzeby ogrzewania elektrycznego w zimie, oszczędzając energię i prąd.Gdy temperatura otoczenia na zewnątrz jest tak niska, jak -30°C,
Temperatura wody wylotowej 85°C może być nadal utrzymywana.
Modularna konstrukcja, spełnianie różnych potrzeb
Dzięki modułowej konstrukcji każdy system może realizować dowolną kombinację wielu jednostek, co z łatwością może zaspokoić różne potrzeby budynku.Jeśli jedna jednostka w kombinacji modułów ulegnie awarii,
inne jednostki mogą działać normalnie, wydajność operacji tworzenia kopii zapasowych jest lepsza, a użytkowanie jest bardziej pewne;
Silne przystosowanie do środowiska i obciążenia cieplnego
Urządzenie może działać stabilnie w temperaturze otoczenia -35~50, a temperatura gorącej wody może osiągnąć 90, co jest
nadaje się do różnych zastosowań wymagających ogrzewania.
Inteligentno - wykrywanie ciągłego odszraniania
Inteligentna technologia szybkiego rozmrażania bez wyczuwania, znacznie skracająca czas rozmrażania i rozmrażania.ten
Okres rozmrażania wydłuża się maksymalnie do 7 godzin, a grzanie trwa bez odczuwania gorąca i zimna!
P rzeniskietemperaturewydajnośćogrzewania
Zasada działania: dwustopniowy kaskadowy układ sprzęgający jest podzielony na układ cyrkulacyjny o niskiej temperaturze i wysoki
system cyrkulacji stopni temperaturowych, który zmniejsza stopień sprężania pracy urządzenia i poprawia niską temperaturę
wydajność pracy jednostki.
econtrol I ndoorioutdoorlinkag ,inteligentone - sterowanie ręczne
Regulator temperatury klimakonwektora wewnętrznego i ogrzewania podłogowego jest
kontrolowane przez połączenie z jednostką główną zewnętrzną.Kiedy jakikolwiek terminal
sterownik jest włączony, jednostka główna jest automatycznie włączana.Kiedy
wszystkie elementy sterujące terminala są wyłączone, jednostka główna jest automatycznie
wyłączony, a aplikacja systemowa jest bardziej energooszczędna.
Wielokrotne zabezpieczenia zapewniają bezpieczną pracę systemu
Host posiada 11 sprzętowych zabezpieczeń samosprawdzających, w tym zabezpieczenie temperatury spalin sprężarki, zabezpieczenie systemu przed wysokim i niskim ciśnieniem,
podwójna ochrona przed zamarzaniem i ciepłem, ochrona przed przeciążeniem silnika wentylatora, ochrona przed częstym rozruchem i funkcja odzyskiwania pamięci po wyłączeniu w celu ochrony
urządzenia i używaj go bezpiecznie.
Specyfikacja wysokotemperaturowej pompy ciepła R410A ze stali nierdzewnej o wysokiej temperaturze 85 stopni R410A
| Specyfikacja |
KFXRS-25II/GW |
KFXRS-52II/GW |
KFXRS-102II/GW |
KFXRS-150II/GW |
| Napięcie |
380V 3N (50Hz) |
380V 3N (50Hz) |
380V 3N (50Hz) |
380V 3N (50Hz) |
| Nominalna moc grzewcza (ciepła woda) |
25kW |
52kW |
102kW |
150kW |
| Nominalna moc grzewcza moc wejściowa |
8kW |
16,5kW |
33kW |
48kW |
| Moc grzewcza niskotemperaturowa (ciepła woda) |
18kW |
36,5 kW |
72kW |
110kW |
| Moc wejściowa grzania w niskiej temperaturze |
6kW |
12kW |
24kW |
36kW |
| Maksymalna moc wejściowa |
13kW |
26kW |
52kW |
78kW |
| Maksymalny prąd roboczy |
35A |
70A |
140A |
210A |
| Nominalna moc grzewcza (ogrzewanie) |
21kW |
42kW |
84kW |
125kW |
| Nominalna moc wejściowa ogrzewania |
7kW |
14kW |
28kW |
42kW |
| Ogrzewanie niskotemperaturowe (ogrzewanie) |
18kW |
36kW |
79kW |
108kW |
| Moc wejściowa grzania w niskiej temperaturze |
6kW |
12kW |
24kW |
36kW |
| Znamionowy przepływ wody |
3,5m³/h |
7m³/h |
14m³/h |
21m³/h |
| Nazwa czynnika chłodniczego/ilość wstrzyknięcia |
R410A/R134a (5500g/4200g) |
R410A/R134a (5500g/4200g)*2 |
R410A/R134a (5500g/4200g)*4 |
R410A/R134a (5500g/4200g)*6 |
| opór po stronie wody |
≤55kPa |
≤65kPa |
≤85kPa |
≤95kPa |
| hałas |
≤62dB(A) |
≤68dB(A) |
≤72dB(A) |
≤76dB(A) |
Dopuszczalne ciśnienie robocze na wydechu
/strona ssąca |
4,5 MPa/0,15 MPa |
4,5 MPa/0,15 MPa |
4,5 MPa/0,15 MPa |
4,5 MPa/0,15 MPa |
| Maksymalne dopuszczalne ciśnienie po stronie wysokiego ciśnienia/niskiego ciśnienia |
4,5 MPa |
4,5 MPa |
4,5 MPa |
4,5 MPa |
| Maksymalne ciśnienie robocze wymiennika ciepła |
4,5 MPa |
4,5 MPa |
4,5 MPa |
4,5 MPa |
| rozmiar (L * W * H) mm) |
780*820*1780 |
1550*780*1780mm |
1570*1550*1850mm |
2360*1550*1850mm |
| Waga |
160kg |
318 kg |
630kg |
950kg |
| Poziom przeciwwstrząsowy |
i |
| poziom wodoodporności |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
| Połączenie |
DN32 (na zewnątrz) |
DN40 (na zewnątrz) |
DN54 (kołnierz) |
DN65 (kołnierz) |
| Cena jednostkowa w usd/zestaw |
3607 |
6725 |
13115 |
19680 |
Warunki ogrzewania: (ciepła woda):
Temperatura termometru suchego otoczenia wynosi 20°C, termometr wilgotny otoczenia 15°C, początkowa temperatura wody to 15°C, a końcowa temperatura wody to 75°C.
Temperatura termometru suchego otoczenia -7°C, termometr wilgotny otoczenia -8°C, początkowa temperatura wody 6°C i końcowa temperatura wody 75°C.
Uniwersalna jednostka grzewcza terminala
Warunki ogrzewania: (ogrzewanie)
Temperatura termometru suchego otoczenia wynosi 7°C, termometr wilgotny otoczenia 6°C, a temperatura wody wypływającej wynosi 75°C.
termometr suchy otoczenia -7°C, termometr wilgotny otoczenia -8°C, temperatura wody odpływowej 75°C. |
|
Zapraszamy do kontaktu w celu uzyskania dalszych szczegółów
