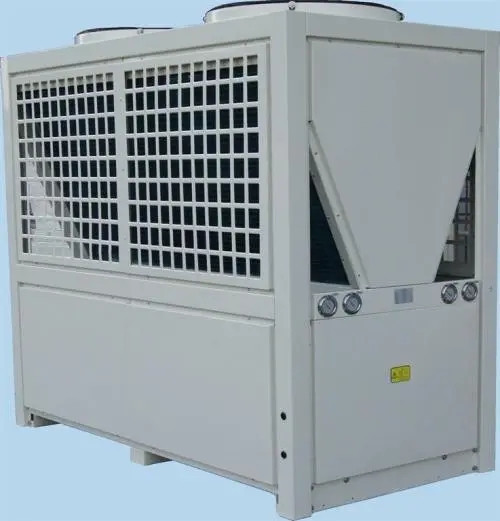

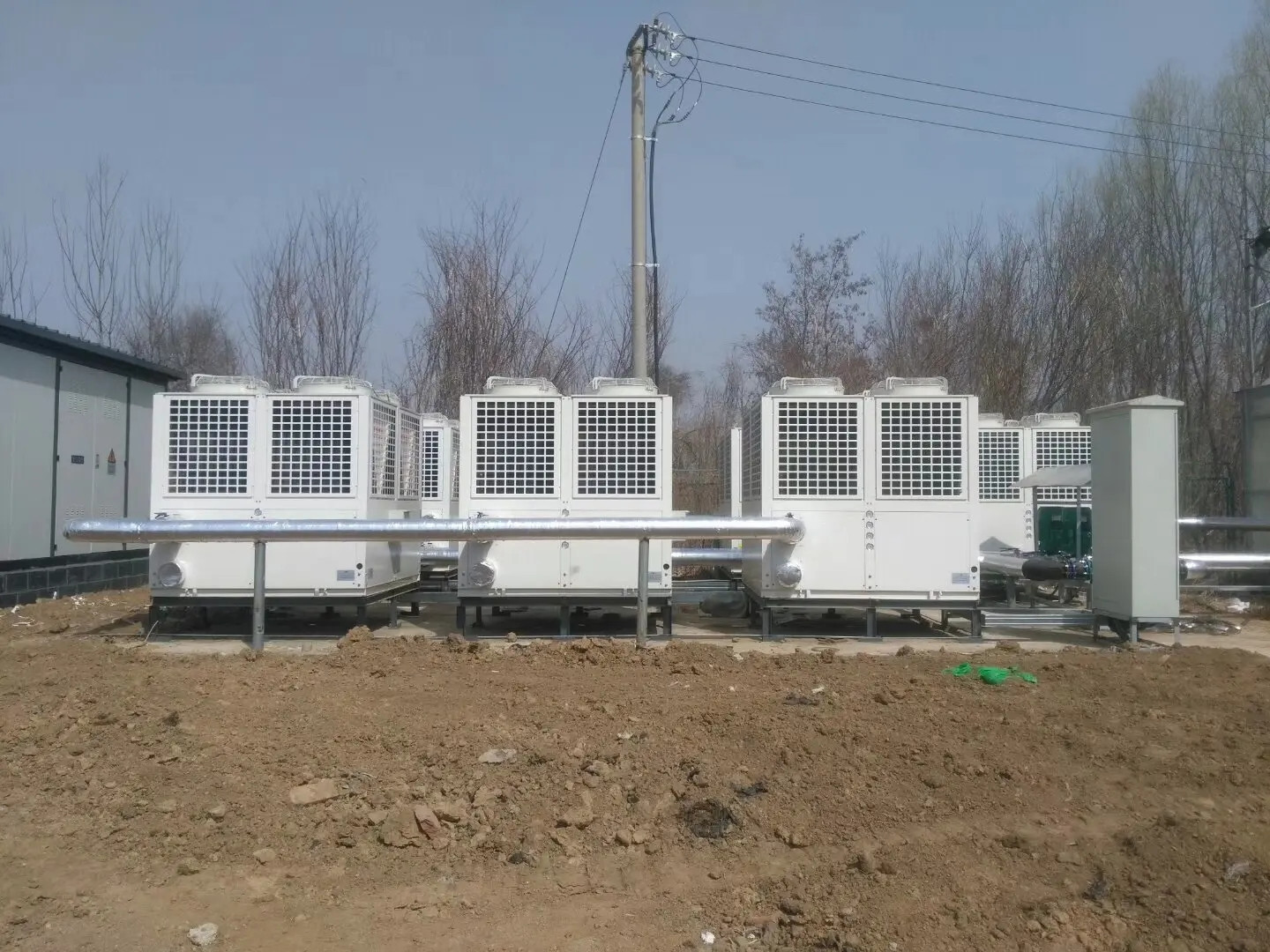

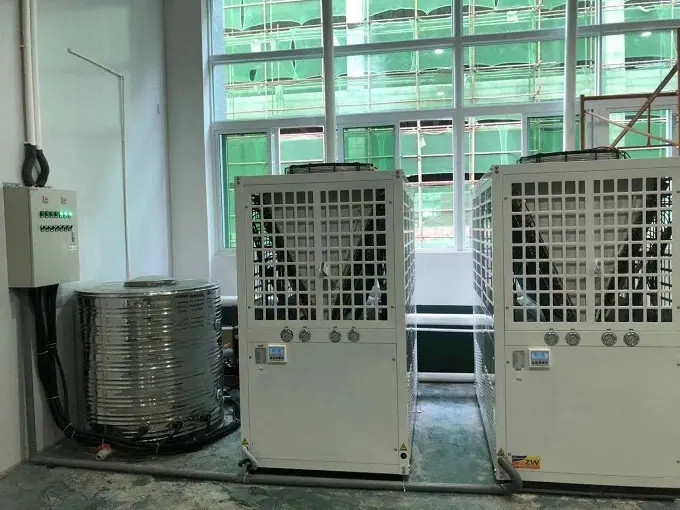

Wprowadzenie 25 kW pompy ciepła Cascade ze źródłem powietrza R410A o wydajności czynnika chłodniczego 90 stopni ciepłej wody
W przypadku pomp ciepła kaskadowanie jestrozwiązanie pozwalające na wykorzystanie systemu pomiędzy większymi różnicami temperatur mediów źródłowych i odprowadzających.Dzięki temu można zastosować więcej niż jedną (na jeden cykl) jeszcze mniejsze sprężarki, co ma korzystny skutek w postaci mniejszych niedoborów energii.

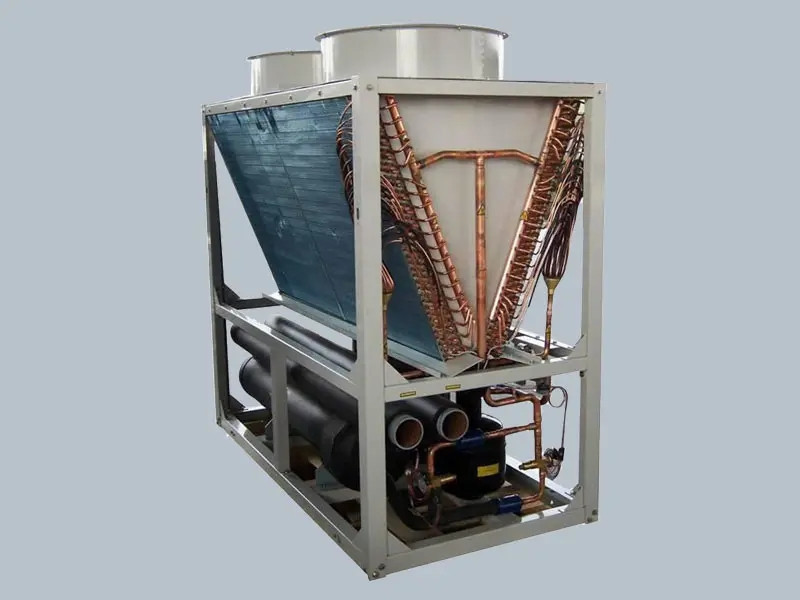

Co to jest kaskadowa pompa ciepła?
Kaskadowa pompa ciepła składa się z 4 systemów: systemu wody lodowej, obiegu niskotemperaturowego chłodzenia na R22, obiegu wysokotemperaturowej pompy ciepła na R134a oraz systemu ciepłej wody.Kaskadowa pompa ciepła wytwarza zarówno wodę lodową do zastosowań chłodniczych, jak i gorącą wodę do zastosowań grzewczych.
Kaskadowy system pomp ciepła do wysokotemperaturowej inaktywacji nowego koronawirusa w ściekach medycznych obejmuje kaskadowy podsystem ciepłej wody pompy ciepła oraz wysokotemperaturową sterylizację podsystem oczyszczania ścieków.Podsystem gorącej wody kaskadowej pompy ciepła obejmuje pierwszy cykl sprężania i ogrzewania, a drugi cykl sprężania i ogrzewania, pierwszy cykl sprężania i ogrzewania obejmuje pierwszą sprężarkę, parownik kondensacyjny, regenerator, pierwszy zawór dławiący i parownik złożony, który są połączone w kolejności;drugi cykl sprężania i ogrzewania obejmuje połączone kolejno Drugą sprężarkę, chłodnicę powietrza, drugą przepustnicę i parownik kondensacyjny;podsystem oczyszczania ścieków metodą sterylizacji wysokotemperaturowej obejmuje obieg wtórnego oczyszczania ścieków oraz stojący basen akumulacyjny.System może nie tylko wykonywać sterylizację wysokotemperaturową i obróbkę sterylizacyjną ścieków zawierających dużą liczbę drobnoustrojów chorobotwórczych, zanieczyszczeń chemicznych i radioaktywnych, ale także odzyskiwać ciepło odpadowe ścieków medycznych, które mają być odprowadzane w celu wstępnego podgrzania ścieków niepoddanych do sterylizacji w wysokiej temperaturze.Poprawia się energooszczędność systemu.
Sposób i urządzenie do sterowania start-stop kaskadowej sprężarki odszraniania pompy ciepła;sposób obejmuje: wykrywanie, czy pierwszy system spełnia warunki odszraniania;jeśli pierwszy system spełnia warunki odszraniania, zgodnie z ustawionym sterowaniem start-stop Reguły kontrolują pierwszą sprężarkę pierwotną, która ma być włączona do odszraniania;kontrolować drugi system, aby przejść do trybu ogrzewania;przykład wykonania niniejszej aplikacji koordynuje odszranianie sprężarki zgodnie z regułami sterowania start-stop, aby uniknąć kaskadowej pompy ciepła. Podczas odszraniania uruchamiane jest zabezpieczenie wysokiego ciśnienia po stronie pierwotnej lub zabezpieczenie niskiego ciśnienia po stronie wtórnej w celu poprawy wydajności odszraniania .Jednocześnie drugi system jest podgrzewany, aby uniknąć nagłego spadku temperatury wody i zapewnić stabilność procesu rozmrażania.
| Specyfikacja | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Napięcie | 380V 3N (50Hz) | 380V 3N (50Hz) | 380V 3N (50Hz) | 380V 3N (50Hz) |
| Nominalna moc grzewcza (ciepła woda) | 25kW | 52kW | 102kW | 150kW |
| Nominalna moc grzewcza moc wejściowa | 8kW | 16,5kW | 33kW | 48kW |
| Moc grzewcza niskotemperaturowa (ciepła woda) | 18kW | 36,5 kW | 72kW | 110kW |
| Moc wejściowa ogrzewania w niskiej temperaturze | 6kW | 12kW | 24kW | 36kW |
| Maksymalna moc wejściowa | 13kW | 26kW | 52kW | 78kW |
| Maksymalny prąd roboczy | 35A | 70A | 140A | 210A |
| Nominalna moc grzewcza (ogrzewanie) | 21kW | 42kW | 84kW | 125kW |
| Nominalna moc wejściowa ogrzewania | 7kW | 14kW | 28kW | 42kW |
| Ogrzewanie niskotemperaturowe (ogrzewanie) | 18kW | 36kW | 79kW | 108kW |
| Moc wejściowa ogrzewania w niskiej temperaturze | 6kW | 12kW | 24kW | 36kW |
| Znamionowy przepływ wody | 3,5m³/h | 7m³/h | 14m³/h | 21m³/h |
| Nazwa czynnika chłodniczego/ilość wstrzyknięcia | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g)*2 | R410A/R134a (5500g/4200g)*4 | R410A/R134a (5500g/4200g)*6 |
| opór po stronie wody | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| hałas | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| Dopuszczalne ciśnienie robocze na wydechu /strona ssąca |
4,5 MPa/0,15 MPa | 4,5 MPa/0,15 MPa | 4,5 MPa/0,15 MPa | 4,5 MPa/0,15 MPa |
| Maksymalne dopuszczalne ciśnienie po stronie wysokiego ciśnienia/niskiego ciśnienia | 4,5 MPa | 4,5 MPa | 4,5 MPa | 4,5 MPa |
| Maksymalne ciśnienie robocze wymiennika ciepła | 4,5 MPa | 4,5 MPa | 4,5 MPa | 4,5 MPa |
| rozmiar (L * W * H) mm) | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Waga | 160kg | 318 kg | 630kg | 950kg |
| Poziom przeciwwstrząsowy | i | |||
| poziom wodoodporności | IPX4 | IPX4 | IPX4 | IPX4 |
| Połączenie | DN32 (na zewnątrz) | DN40 (na zewnątrz) | DN54 (kołnierz) | DN65 (kołnierz) |
| Cena jednostkowa w usd/zestaw | 3607 | 6725 | 13115 | 19680 |
| Warunki ogrzewania: (ciepła woda): Temperatura termometru suchego otoczenia wynosi 20°C, termometr wilgotny otoczenia 15°C, początkowa temperatura wody to 15°C, a końcowa temperatura wody to 75°C. Temperatura termometru suchego otoczenia -7°C, termometr wilgotny otoczenia -8°C, początkowa temperatura wody 6°C i końcowa temperatura wody 75°C. Uniwersalna jednostka grzewcza terminala Warunki ogrzewania: (ogrzewanie) Temperatura termometru suchego otoczenia wynosi 7°C, termometr wilgotny otoczenia 6°C, a temperatura wody wypływającej wynosi 75°C. termometr suchy otoczenia -7°C, termometr wilgotny otoczenia -8°C, temperatura wody odpływowej 75°C. |
||||
