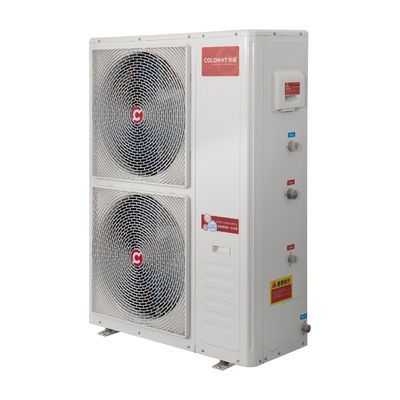

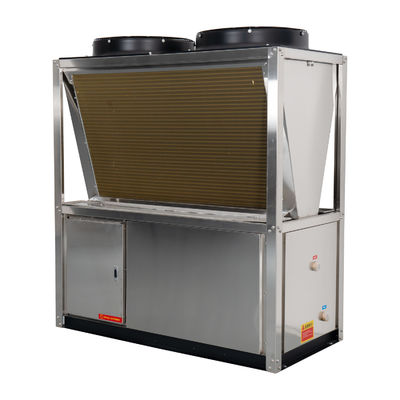

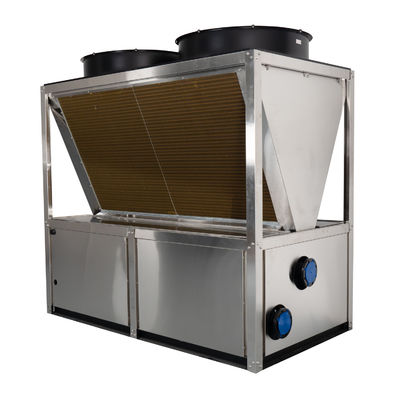

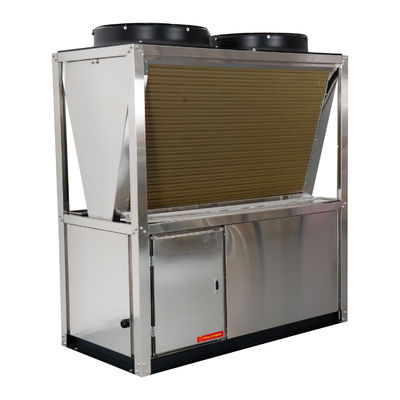

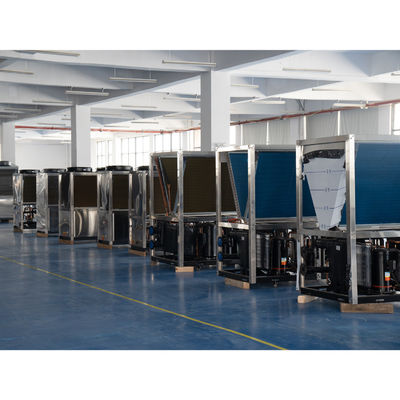

Płytka metalowa ze stali nierdzewnej 120 stopni pary wysokotemperaturowe pompy ciepła źródła powietrza R410 chłodzenie
Podstawowa zasada działania kaskadowej wysokotemperaturowej jednostki pompy ciepła ze źródłem powietrza opiera się na odwrotnej
Zasada cyklu Carnota: system płynu roboczego dzieli się na system krążenia niskotemperaturowego i
system krążenia wysokotemperaturowego. Gaz niskoprężny jest sprężany do średniej temperatury i
gazu średniego ciśnienia przez kompresor stopniowy niskotemperaturowy i wchodzi do wymiennika ciepła pośredniego do
W trakcie procesu wytwarzania ciepła, ciepło w stanie ciekłym jest odtłuszczane i rozszerzane.
W wymienniku ciepła, ciepło odparowania jest ponownie wchłaniane do
wypełnić cykl o niskiej temperaturze; jednocześnie płynne medium robocze maszyny o wysokiej temperaturze
wchłania ciepło przekazywane przez niskotemperaturowy etap w pośrednim wymienniku ciepła i odparowuje
do gazu o średniej temperaturze i niskim ciśnieniu, a gaz niskiego ciśnienia jest sprężany przez gaz niskiego ciśnienia
Prężnik średniej temperatury i średniego ciśnienia jest sprężany do wysokiej temperatury i
gaz pod wysokim ciśnieniem przez sprężarkę o wysokiej temperaturze, który kondensuje się w stanie ciekłym w wymienniku ciepła
W środkowym wymienniku ciepła, ciepło parowe
jest ponownie wchłaniany w celu zakończenia cyklu niskiej temperatury; poprzez cyklu wzajemnego, efekt wytwarzania
osiąga się wysoką temperaturę ciepłej wody przy niskiej temperaturze otoczenia
Płytka metalowa ze stali nierdzewnej 120 stopni pary wysokotemperaturowe pompy ciepła źródła powietrza R410 chłodzenie
| rodzaj |
FKH-20II/TGW |
FKH-50II/TGW |
FKH-100II/TGW |
| Wiatr z góry |
Wiatr z góry |
Wiatr z góry |
| Specyfikacje mocy |
380 V 3N ̇ 50 Hz |
380V 3N~50Hz |
380 V 3N ̇ 50 Hz |
Pojemność ogrzewania w warunkach pracy A1
warunek ((20) |
20 kW |
50 kW |
100 kW |
Pojemność zużyta w warunkach pracy A1
stan |
12 kW |
29 kW |
58 kW |
Pojemność ogrzewania w warunkach pracy A2
warunek (7) |
19 kW |
49 kW |
98 kW |
Pojemność zużytej energii cieplnej w warunkach A2
warunki pracy |
12 kW |
31 kW |
62 kW |
Pojemność ogrzewania w warunkach pracy A3
-12) |
15 kW |
42 kW |
85 kW |
Pojemność zużytej energii cieplnej poniżej A3
warunki pracy |
11.5kW |
32 kW |
63 kW |
| Pojemność ogrzewania w warunkach pracy A4 ((-20) |
14 kW |
37 kW |
75 kW |
Pojemność zużytej energii cieplnej w kategorii A4
warunki pracy |
11.2kW |
30 kW |
60 kW |
| Maksymalny prąd roboczy |
36A |
70A |
140A |
| rozliczenie |
30,4 m3/h |
80,6 m3/h≤ |
17.2m3/h |
| hałas |
≤ 58dB ((A) |
60 dB (A) |
≤ 72dB ((A) |
| Utrata ciśnienia po stronie wody |
≤ 75 kPa |
≤ 75 kPa |
≤ 88 kPa |
| Wielkość jednostki ((długość x szerokość x wysokość mm) |
860×780×1780 |
1550×780×1780 |
2260×1230×2170 |
| Wielkość łącznika |

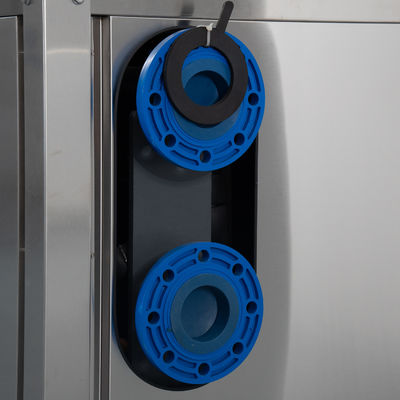

DN32 ((szesokątne sutki) |
DN40 ((sześciokątne sutki) |
DN80 ((flanszka) |
| Masa jednostkowa ((kg) |
240 |
450 |
1350 |
