R744 Podgrzewacz wody z pompą ciepła CO2 Ekran dotykowy Komercyjny podgrzewacz wody z pompą ciepła

1. Co to jest podgrzewacz wody z pompą ciepła na CO2?
Pompa ciepła CO2 to system pompy ciepła wykorzystujący CO2 jako czynnik chłodniczy.Ponieważ kod czynnika chłodniczego CO2 to R-744, pompa ciepła CO2 jest również nazywana pompą ciepła R744.
2. Zasada działania pompy ciepła CO2
Zasada działania pompy ciepła na CO2 jest w zasadzie taka sama, jak w przypadku zwykłej pompy ciepła.W ustawionym czasie, gdy temperatura wody w zasobniku CWU jest niższa od wartości zadanej regulatora temperatury, automatycznie włącza się pompa ciepła, wentylator i pompa cyrkulacyjna, a wentylator zasysa powietrze do parownika.Po tym, jak czynnik grzewczy w parowniku pochłonie energię cieplną z powietrza, pompa ciepła (sprężarka) jest sprężana w celu wytworzenia wysokiej temperatury, a następnie ciepło jest uwalniane do wody przez wymiennik ciepła w celu podwyższenia temperatury wody, oraz po ostygnięciu czynnik grzewczy przepływa przez przepustnicę.Wrócić do parownika powtarzając pochłanianie i oddawanie ciepła, aż temperatura podgrzanej wody osiągnie ustawioną temperaturę, pompa ciepła i wentylator przestaną pracować.

3. Zalety podgrzewacza wody z pompą ciepła CO2:

1) Wydajność chłodnicza na jednostkę objętości CO2 jest kilkakrotnie większa niż w przypadku innych czynników chłodniczych.Jego doskonałe właściwości przepływu i wymiany ciepła mogą znacznie zmniejszyć rozmiar sprężarki i systemu, czyniąc cały system bardzo kompaktowym;

2) Czynnik chłodniczy CO2 prawie nie ma destrukcyjnego wpływu na warstwę ozonową, a współczynnik GWP jest również niski;

3) Czynnik chłodniczy CO2 o wysokiej sprawności cieplnej w połączeniu z nocnymi opłatami za energię elektryczną poza godzinami szczytu znacznie obniży koszty operacyjne;

4) Dobra wydajność i stabilność chemiczna, CO2 jest bezpieczny, nietoksyczny, niepalny, odpowiedni do różnych olejów smarowych oraz typowych części mechanicznych i materiałów i nie rozkłada się, aby wytworzyć szkodliwe gazy nawet w wysokich temperaturach;

5) Ma właściwości termodynamiczne zgodne z cyklem chłodniczym i wyposażeniem, a utajone ciepło parowania CO2 jest stosunkowo duże;

6) W porównaniu z konwencjonalnymi czynnikami chłodniczymi, sprężanie w cyklu transkrytycznym CO2 jest stosunkowo małe, około 2,5-3,0, co może poprawić wydajność pracy sprężarki, zwiększając w ten sposób współczynnik wydajności systemu.

7) Zastosowanie temperatury spalin CO2 jest wyższe, może uzyskać wyższą temperaturę ciepłej wody, regulowaną w zakresie 55 ~ 90 ℃;Pompa ciepła CO2 może pracować przy -20 ℃, nawet w bardzo zimnym środowisku może również dostarczyć ciepłą wodę o 90 ℃.

8) CO2 jest niewyczerpalną i niewyczerpalną substancją naturalną na ziemi.Jako naturalny czynnik chłodniczy, CO2 jest uważany za CFC ze względu na jego ochronę środowiska, nietoksyczność i doskonałe właściwości cyklu transkrytycznego.Najlepszy zamiennik czynników chłodniczych.

4. Różnica w stosunku do zwykłej pompy ciepła:

Podgrzewacz wody z pompą ciepła CO2 wykorzystuje CO2 jako czynnik chłodniczy.Zwykłe pompy ciepła wykorzystują zazwyczaj jako czynnik chłodniczy przyjazne dla środowiska czynniki chłodnicze.Zasady działania obu są w zasadzie takie same.Oba należą do typu kompresji pary, ale są nieco inne.Pompa ciepła CO2 należy do cyklu nadkrytycznego, czyli kondensacji.Po stronie skraplacza CO2 nie zostanie skroplony do cieczy, podczas gdy czynnik chłodniczy Freon jest skraplany do cieczy po stronie skraplacza, a następnie dławiony.

5. Ograniczenia rozwojowe pomp ciepła CO2:

Główną wadą CO2 jako czynnika chłodniczego jest to, że ma niższą temperaturę krytyczną (31,1 ° C) i wyższe ciśnienie krytyczne (7,37 MPa).Szczególnie w przypadku tych ostatnich, jeśli przyjęto cykl transkrytyczny, ciśnienie robocze układu chłodniczego CO2 może osiągnąć nawet 10 MPa, co stwarza bardziej rygorystyczne wymagania dotyczące wytrzymałości materiału, uszczelnienia i połączenia rur systemu.Niewątpliwie koszt produkcji to także inne źródła powietrza.Kilka razy jednostka pompy ciepła.

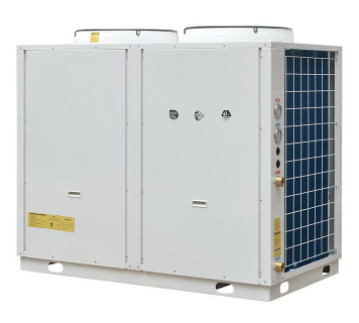

Monoblokowy podgrzewacz wody z pompą ciepła CO2
Typ jednostki		SJKRS-28 II / C	SJKRS-36II / C	SJKRS-55 II / C
Specyfikacje		7,5 KM	10HP	15HP
Zasilacz		Trójfazowe pięcioprzewodowe 380V / 50Hz
Tryb ogrzewania		Typ bezpośredniego nagrzewania / cyklu
Standardowy stan roboczy	Moc grzewcza (kw)	27.5	36.7	55.1
	Moc wejściowa (kW)	6.1	8.2	13.7
	POLICJANT	4.5	4.5	4.5
	Przepływ ciepłej wody (m³ / h)	0.59	0,79	1.18
Stan wysokiej temperatury	Moc grzewcza kw)	23.9	28.5	51.5
	Moc wejściowa (kW)	7.5	8.9	16.1
	POLICJANT	3.2	3.2	3.2
	Przepływ ciepłej wody (m³ / h)	0,27	0.33	0.59
Stan niskiej temperatury	Moc grzewcza (kw)	17.3	21.4	34.8
	Moc wejściowa (kW)	6.2	7.6	12.4
	POLICJANT	2.8	2.8	2.8
	Przepływ ciepłej wody (m³ / h)	0.32	0,4	0.65
składniki Informacja	Rozmiar złącza rury wodnej	DN20		DN25
	Wodny wymiennik ciepła	Płytowy lub tulejowy wymiennik ciepła
	Wymiennik ciepła powietrza	Aluminiowe lamele do rur miedzianych
	typ sprężarki	Półzamknięty posuwisto-zwrotny
	Panel sterujący	Kolorowy ekran dotykowy
Maksymalna temperatura na wylocie (℃)		90 ℃
Czynniki chłodnicze		R744 (CO2)
Ciśnienie projektowe (MPa)		Wysoka strona 15, niska strona 8
Wymiary (L * W * H mm)		1450x950x1450	1600x950x1500	1850x1150x1900
Hałas (dB)		56	59	62
Waga (kg)		550	660	780
ZAKRES użytkowania	Temperatura wody zasilającej (℃)	5 ~ 40
	Ciśnienie wody zasilającej	0,05 ~ 0,4
	Temperatura ścieku (℃)	55 ~ 90
	Maksymalny przepływ	1.2	1.5	2.4
	Temperatura otoczenia (℃)	„-20 ~ 43
