Zasada Wprowadzenie systemu grzewczego z pompą ciepła na CO2
Sprężarka zasysa niskotemperaturowy i niskociśnieniowy gazowy czynnik chłodniczy dwutlenek węgla z parownika i spręża czynnik chłodniczy dwutlenek węgla w wyniku pracy w wysokotemperaturowym i wysokociśnieniowym płynie nadkrytycznym.Płyn nadkrytyczny o wysokiej temperaturze i ciśnieniu wpływa do chłodnicy gazu w celu wymiany ciepła z wodą i jest schładzany w chłodnicy gazu.Płyn pod wysokim ciśnieniem uwalnia dużo ciepła, a woda pochłania uwolnione ciepło, a temperatura nadal rośnie.Po zdławieniu i rozprężeniu płynu pod wysokim ciśnieniem przez zawór rozprężny, w parowniku wentylator pochłania ciepło z otaczającego powietrza i odparowuje do gazu o niskim ciśnieniu, który jest zasysany do sprężarki i sprężany, dzięki czemu jest wielokrotnie cyrkulował, aby zapewnić ciepłą wodę.
Cechy systemu grzewczego z pompą ciepła CO2
Czynnik chłodniczy ochrony środowiska naturalnego: czynnik chłodniczy CO2, ODP wynosi 0, GWP wynosi 1, brak zanieczyszczenia środowiska, nietoksyczny, niepalny;
Wysoka temperatura wody na wylocie: temperatura wody zasilającej / powrotnej może osiągnąć 65 ° C / 45 ° C, a najwyższa temperatura wody wylotowej może osiągnąć powyżej 75 ° C, odpowiednia dla grzejników;
Doskonała wydajność w niskich temperaturach: przy temperaturze otoczenia -35 ° C ogrzewanie jest nadal normalne;
Wysoka sprawność: COP wydajności grzewczej może osiągnąć 1,8 w temperaturze otoczenia -30 ° C;
Szeroki zakres zastosowań: może pracować normalnie w zakresie temperatur otoczenia od -35 ℃ ~ 20 ℃, odpowiedni dla większości zimnych regionów w północnej części mojego kraju.

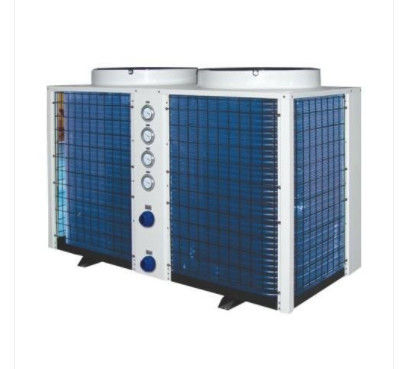

| Monoblokowy system grzewczy z pompą ciepła CO2 | ||||
| Typ jednostki | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Specyfikacje | 7,5 KM | 10HP | 15HP | |
| Zasilacz | Trójfazowe pięcioprzewodowe 380V / 50Hz | |||
| Tryb ogrzewania | Typ bezpośredniego nagrzewania / cyklu | |||
| Standardowy stan roboczy | Moc grzewcza (kw) | 27.5 | 36.7 | 55.1 |
| Moc wejściowa (kW) | 6.1 | 8.2 | 13.7 | |
| POLICJANT | 4.5 | 4.5 | 4.5 | |
| Przepływ ciepłej wody (m³ / h) | 0.59 | 0,79 | 1.18 | |
| Stan wysokiej temperatury | Moc grzewcza kw) | 23.9 | 28.5 | 51.5 |
| Moc wejściowa (kW) | 7.5 | 8.9 | 16.1 | |
| POLICJANT | 3.2 | 3.2 | 3.2 | |
| Przepływ ciepłej wody (m³ / h) | 0,27 | 0.33 | 0.59 | |
| Stan niskiej temperatury | Moc grzewcza (kw) | 17.3 | 21.4 | 34.8 |
| Moc wejściowa (kW) | 6.2 | 7.6 | 12.4 | |
| POLICJANT | 2.8 | 2.8 | 2.8 | |
| Przepływ ciepłej wody (m³ / h) | 0.32 | 0,4 | 0.65 | |
| składniki Informacja |
Rozmiar złącza rury wodnej | DN20 | DN25 | |
| Wodny wymiennik ciepła | Płytowy lub tulejowy wymiennik ciepła | |||
| Wymiennik ciepła powietrza | Aluminiowe lamele do rur miedzianych | |||
| typ sprężarki | Półzamknięty posuwisto-zwrotny | |||
| Panel sterujący | Kolorowy ekran dotykowy | |||
| Maksymalna temperatura na wylocie (℃) | 90 ℃ | |||
| Czynniki chłodnicze | R744 (CO2) | |||
| Ciśnienie projektowe (MPa) | Wysoka strona 15, niska strona 8 | |||
| Wymiary (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Hałas (dB) | 56 | 59 | 62 | |
| Waga (kg) | 550 | 660 | 780 | |
| ZAKRES użytkowania | Temperatura wody zasilającej (℃) | 5 ~ 40 | ||
| Ciśnienie wody zasilającej | 0,05 ~ 0,4 | |||
| Temperatura ścieku (℃) | 55 ~ 90 | |||
| Maksymalny przepływ | 1.2 | 1.5 | 2.4 | |
| Temperatura otoczenia (℃) |
„-20 ~ 43
|
|||
