| MOQ: | Do negocjacji |
| Price: | negotiable |
| Standardowe opakowanie: | standardowy pakiet eksportowy lub zgodnie z życzeniem klienta |
| Okres dostawy: | 1-30 dni roboczych |
| Metoda płatności: | L/C, D/A, D/P, T/T, Western Union, |
| Pojemność dostaw: | 80000 sztuk / rok |

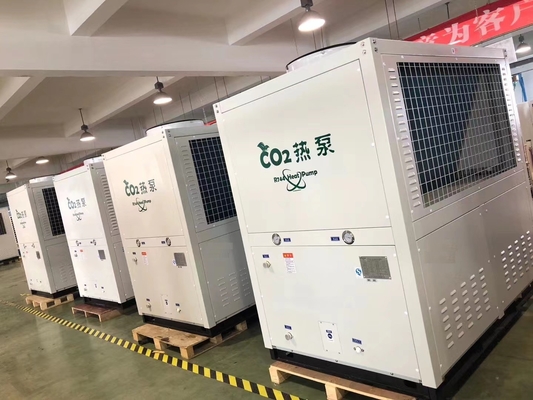

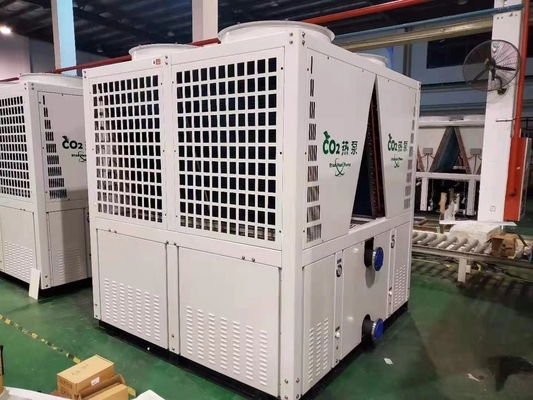

Wprowadzenie do zasady działania pompy ciepła typu powietrze-woda/woda-woda CO2 R744 o mocy 37 kW do użytku komercyjnego do podgrzewania wody
Pompa ciepła na dwutlenek węgla zawiera obudowę, płytę działową umieszczoną poziomo w obudowie, zespół wymiennika ciepła zamocowany nad płytą działową, a zespół wymiennika ciepła zawiera wymienniki ciepła rozmieszczone ukośnie po obu stronach płyty działowej, a zespół wymiennika ciepła jest umieszczony nad zespołem wymiennika ciepła. Jest wentylator. W niniejszym wynalazku poprzeczna przegroda jest umieszczona wewnątrz obudowy, przegroda dzieli obudowę na przestrzeń górną i dolną, zespół wymiennika ciepła jest zainstalowany nad przegrodą, a system rurociągów i system cyrkulacji są zainstalowane w przestrzeni poniżej przegrody. Zespół wymiennika ciepła i system rurociągów są oddzielone płytą działową, aby uniknąć konwekcji między wymiennikiem ciepła a systemem rurociągów, zapobiegając w ten sposób wzajemnemu wpływowi obu, co sprzyja normalnemu działaniu pompy ciepła na dwutlenek węgla.
Przyjęty system pompy ciepła obejmuje separator gazowo-cieczowy dla systemu pompy ciepła na dwutlenek węgla. Separator gazowo-cieczowy dla systemu pompy ciepła na dwutlenek węgla zawiera korpus cylindra z wlotem powietrza i wylotem powietrza. Wlot powietrza jest wyposażony w rurę wlotową, a wylot powietrza jest połączony z rurą powrotną oleju. Rura powrotna oleju ma kształt litery "U". Jeden koniec rury powrotnej oleju jest połączony z wylotem powietrza, drugi koniec rury powrotnej oleju jest zawieszony w powietrzu i przesunięty względem osi rury wlotowej, a co najmniej jeden otwór powrotny oleju jest rozmieszczony promieniowo na zakręcie rury powrotnej oleju. Użyteczny model ma korzystne efekty skutecznej realizacji funkcji separacji gazowo-cieczowej systemu pompy ciepła na dwutlenek węgla, ciecz będąca mieszaniną oleju smarowego i ciekłego dwutlenku węgla powracająca do sprężarki płynnie przy stałym przepływie, unikając wystąpienia wypadków "uderzenia cieczy" lub "przypalenia cylindra" i tym podobnych.
Parametry pompy ciepła typu powietrze-woda/woda-woda CO2 R744 o mocy 37 kW do użytku komercyjnego do podgrzewania wody
| Typ jednostki | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Specyfikacje | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Zasilanie | Trójfazowe pięcioprzewodowe 380V/50Hz | ||||||
| Tryb ogrzewania | Bezpośrednie ogrzewanie/typ cyklu | ||||||
| Standardowy warunek pracy | Moc grzewcza (kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Moc wejściowa (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Przepływ gorącej wody (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Warunek wysokiej temperatury | Moc grzewcza (kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Moc wejściowa (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Przepływ gorącej wody (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Warunek niskiej temperatury | Moc grzewcza (kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Moc wejściowa (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Przepływ gorącej wody (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informacje o komponentach | Rozmiar przyłącza rury wodnej | DN20 | DN25 | DN32 | DN40 | ||
| Wymiennik ciepła wody | Wymiennik płytowy lub płaszczowo-rurowy | ||||||
| Wymiennik ciepła powietrza | Aluminiowe żeberka do miedzianej rury | ||||||
| typ sprężarki | Półzamknięta tłokowa | ||||||
| Panel sterowania | Kolorowy ekran dotykowy | ||||||
| Maksymalna temperatura wylotowa (°C) | 90°C | ||||||
| Czynnik chłodniczy | R744 (CO2) | ||||||
| Ciśnienie projektowe (MPa) | Strona wysoka 15, strona niska 8 | ||||||
| Wymiary (długość, szerokość i wysokość mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Hałas (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Waga (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ZAKRES UŻYCIA | Temperatura wody zasilającej (°C) | 5~ 40 | |||||
| Ciśnienie wody zasilającej | 0.05~ 0.4 | ||||||
| Temperatura wylotowa (°C) | 55~ 90 | ||||||
| Maksymalny przepływ | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Temperatura otoczenia (°C) | '-20~43 | ||||||
