| MOQ: | Do negocjacji |
| Price: | negotiable |
| Standardowe opakowanie: | standardowy pakiet eksportowy lub zgodnie z życzeniem klienta |
| Okres dostawy: | 1-30 dni roboczych |
| Metoda płatności: | L/C, D/A, D/P, T/T, Western Union, |
| Pojemność dostaw: | 80000 sztuk / rok |

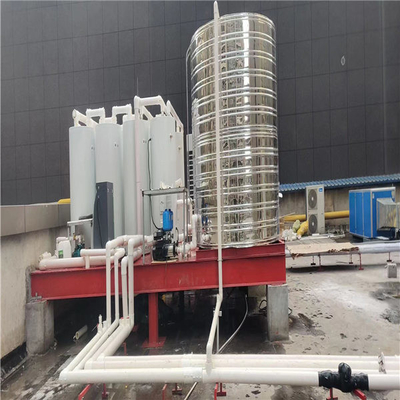

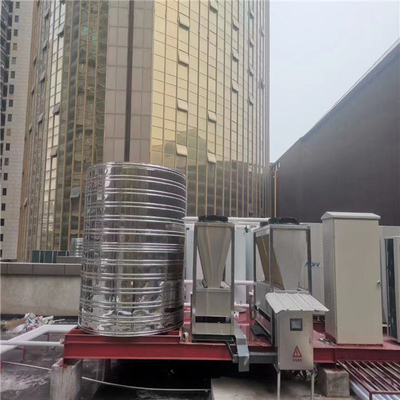

Moc 18KW CO2 R744 pompa ciepła typu powietrze-woda z funkcją ogrzewania EVI dla niskich temperatur -25°C
Pompa ciepła na dwutlenek węgla zawiera obudowę, w której poziomo umieszczona jest płyta działowa. Nad płytą działową zamontowany jest zespół wymiennika ciepła, który składa się z wymienników ciepła rozmieszczonych ukośnie po obu stronach płyty działowej. Nad zespołem wymiennika ciepła znajduje się wentylator. W obecnym rozwiązaniu wewnątrz obudowy umieszczona jest poprzeczna przegroda, która dzieli obudowę na przestrzeń górną i dolną. Zespół wymiennika ciepła jest zainstalowany nad przegrodą, a system rurociągów i system cyrkulacji znajdują się w przestrzeni poniżej przegrody. Zespół wymiennika ciepła i system rurociągów są oddzielone płytą działową, aby uniknąć konwekcji łatwo tworzącej się między wymiennikiem ciepła a systemem rurociągów, zapobiegając w ten sposób wzajemnemu wpływowi obu, co sprzyja normalnemu działaniu pompy ciepła na dwutlenek węgla.

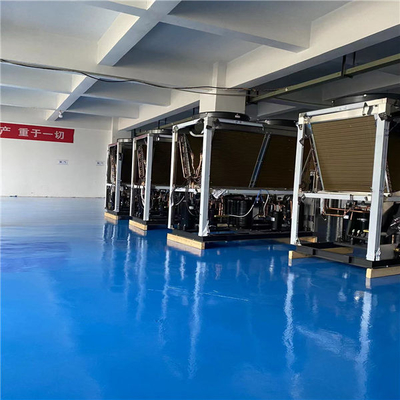

Zespół wymiany ciepła pompy ciepła na dwutlenek węgla zawiera płytę montażową, po obu stronach której ukośnie rozmieszczone są wymienniki ciepła. Końce wymienników ciepła po obu stronach są połączone płytami końcowymi, a płyty końcowe i płyta montażowa są połączone śrubami łączącymi. W obecnym rozwiązaniu wymienniki ciepła są rozmieszczone po obu stronach, co pozwala na uzyskanie większej powierzchni wymiany ciepła, co jest korzystne dla poprawy wydajności wymiany ciepła pompy ciepła na dwutlenek węgla.
Szeregowo połączone separatory gazowo-cieczowe do systemów pomp ciepła na dwutlenek węgla. System pompy ciepła na dwutlenek węgla wykorzystuje szeregowy separator gazowo-cieczowy, składający się z separatora gazowo-cieczowego, który zawiera monomer pierwszego stopnia i monomer drugiego stopnia. Monomer pierwszego stopnia i monomer drugiego stopnia są połączone rurami szeregowymi. Środek pierwszego wlotu powietrza i środek pierwszego wylotu powietrza są rozmieszczone symetrycznie względem osi monomeru pierwszego stopnia jako centrum symetrii, a środek drugiego wlotu powietrza i środek drugiego wylotu powietrza są takie same jak oś monomeru drugiego stopnia. Oś jest centrum symetrii i środek jest rozmieszczony symetrycznie. Linia między środkiem pierwszego wlotu powietrza a środkiem drugiego wlotu powietrza jest równoległa do linii między środkiem pierwszego wylotu powietrza a środkiem drugiego wylotu powietrza. . Użyteczny model ma korzystne efekty w postaci możliwości skutecznego zapobiegania chwilowemu nadmiernemu powrotowi substancji ciekłych do sprężarki, zapobiegania zjawisku spalania cylindrów i zapewnienia spełnienia wymagań roboczych i eksploatacyjnych, nie będąc ograniczonym przez wymagania produkcyjne.

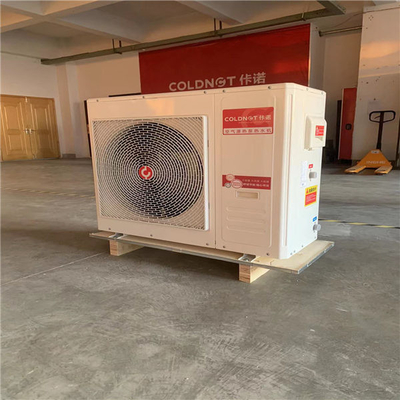

18KW CO2 R744 pompa ciepła typu powietrze-woda z funkcją ogrzewania EVI dla niskich temperatur -25°C
| Typ jednostki | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Specyfikacje | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Zasilanie | Trójfazowe pięcioprzewodowe 380V/50Hz | ||||||
| Tryb ogrzewania | Bezpośrednie ogrzewanie/typ cyrkulacyjny | ||||||
| Standardowe warunki pracy | Moc grzewcza (kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Moc wejściowa (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Przepływ gorącej wody (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Warunki wysokiej temperatury | Moc grzewcza (kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Moc wejściowa (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Przepływ gorącej wody (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Warunki niskiej temperatury | Moc grzewcza (kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Moc wejściowa (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Przepływ gorącej wody (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informacje o komponentach | Rozmiar przyłącza rury wodnej | DN20 | DN25 | DN32 | DN40 | ||
| Wymiennik ciepła wody | Wymiennik płytowy lub płaszczowo-rurowy | ||||||
| Wymiennik ciepła powietrza | Aluminiowe żeberka do miedzianej rury | ||||||
| typ sprężarki | Półzamknięta tłokowa | ||||||
| Panel sterowania | Kolorowy ekran dotykowy | ||||||
| Maksymalna temperatura wylotowa (°C) | 90°C | ||||||
| Czynnik chłodniczy | R744 (CO2) | ||||||
| Ciśnienie projektowe (MPa) | Strona wysoka 15, strona niska 8 | ||||||
| Wymiary (długość, szerokość i wysokość mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Hałas (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Waga (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ZAKRES UŻYCIA | Temperatura wody zasilającej (°C) | 5~ 40 | |||||
| Ciśnienie wody zasilającej | 0.05~ 0.4 | ||||||
| Temperatura odpływu (°C) | 55~ 90 | ||||||
| Maksymalny przepływ | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Temperatura otoczenia (°C) | –20~43 | ||||||
![]()
![]()
