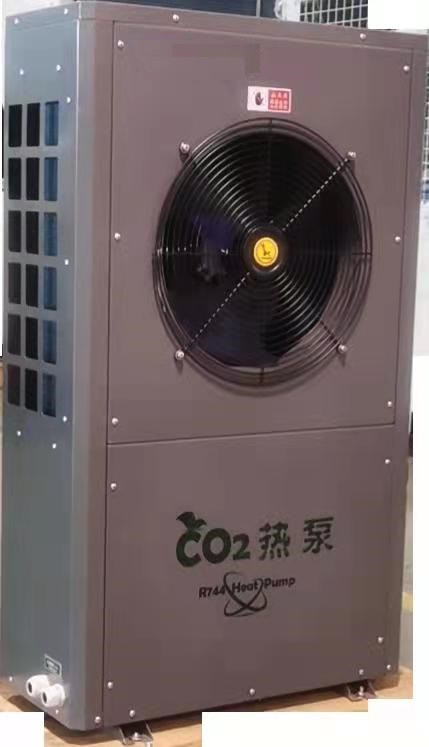

Opis 106kw powietrza źródłowej pompy ciepła R744 (CO2) wylotu 90 stopni
Transkrytyczna pompa ciepła z dwutlenkiem węgla ma znaczący wpływ na oszczędność energii w odzyskiwaniu ciepła odpadowego.Dzięki doskonałym właściwościom dwutlenku węgla w stanie nadkrytycznym do wytworzenia gorącej wody o wysokiej temperaturze wymagana jest tylko niewielka ilość energii elektrycznej.W zimnym obszarze od 100 do 20 stopni na północy ciepło odpadowe powietrza może zostać wchłonięte.W obszarze nadkrytycznym dwutlenku węgla, gazowy wymiennik ciepła może nadal wydajnie wytwarzać gorącą wodę o wysokiej temperaturze powyżej 60 °C.
Wysokotemperaturowa pompa ciepła z dwutlenkiem węgla
Dwutlenek węgla jest naturalnym płynem roboczym o wysokiej przewodności cieplnej i właściwej pojemności cieplnej, co pozwala uzyskać wysoki współczynnik przenikania ciepła;niska lepkość dynamiczna może zmniejszyć spadek ciśnienia płynu roboczego w rurze.Wysoka gęstość par pomaga poprawić masowe natężenie przepływu płynu roboczego, stosunek gęstości (stosunek gęstości reprezentuje różnicę między właściwościami gazu i cieczy) jest niewielki, co jest korzystne dla dystrybucji płynu roboczego, a napięcie powierzchniowe jest małe, co może poprawić wrzenie w intensywności wymiany ciepła w parowniku w strefie.Gęstość gazu jest wysoka, a wydajność grzewcza na jednostkę objętości jest duża, około 5 razy większa od R22, co może zmniejszyć rozmiary rur i sprężarek, czyniąc system lżejszym, kompaktowym i małym.Stosunek ciśnień sprężarki (stosunek ciśnienia skraplania do ciśnienia parowania płynu roboczego) jest niski, proces sprężania może być bliższy sprężaniu izentropowemu i poprawia się sprawność.Szeroki wybór źródeł i niskie ceny.
Proces transkrytycznego cyklu chłodniczego z dwutlenkiem węgla różni się nieco od zwykłego cyklu chłodniczego sprężania pary.Ciśnienie ssania sprężarki jest niższe niż ciśnienie krytyczne, a temperatura parowania jest również niższa niż temperatura krytyczna.Proces endotermiczny cyklu jest nadal prowadzony w warunkach podkrytycznych.Proces wymiany ciepła do zakończenia opiera się na utajonym cieple.Jednak ciśnienie wylotowe sprężarki jest powyżej ciśnienia krytycznego, a podczas procesu wydzielania ciepła z czynnika roboczego nie powstaje kondensat.Wysokociśnieniowy wymiennik ciepła nie jest już nazywany skraplaczem, ale chłodnicą gazu.Zatracono tradycyjne pojęcie temperatury kondensacji.Oznacza to, że do zakończenia procesu wymiany ciepła wykorzystuje się ciepło jawne.

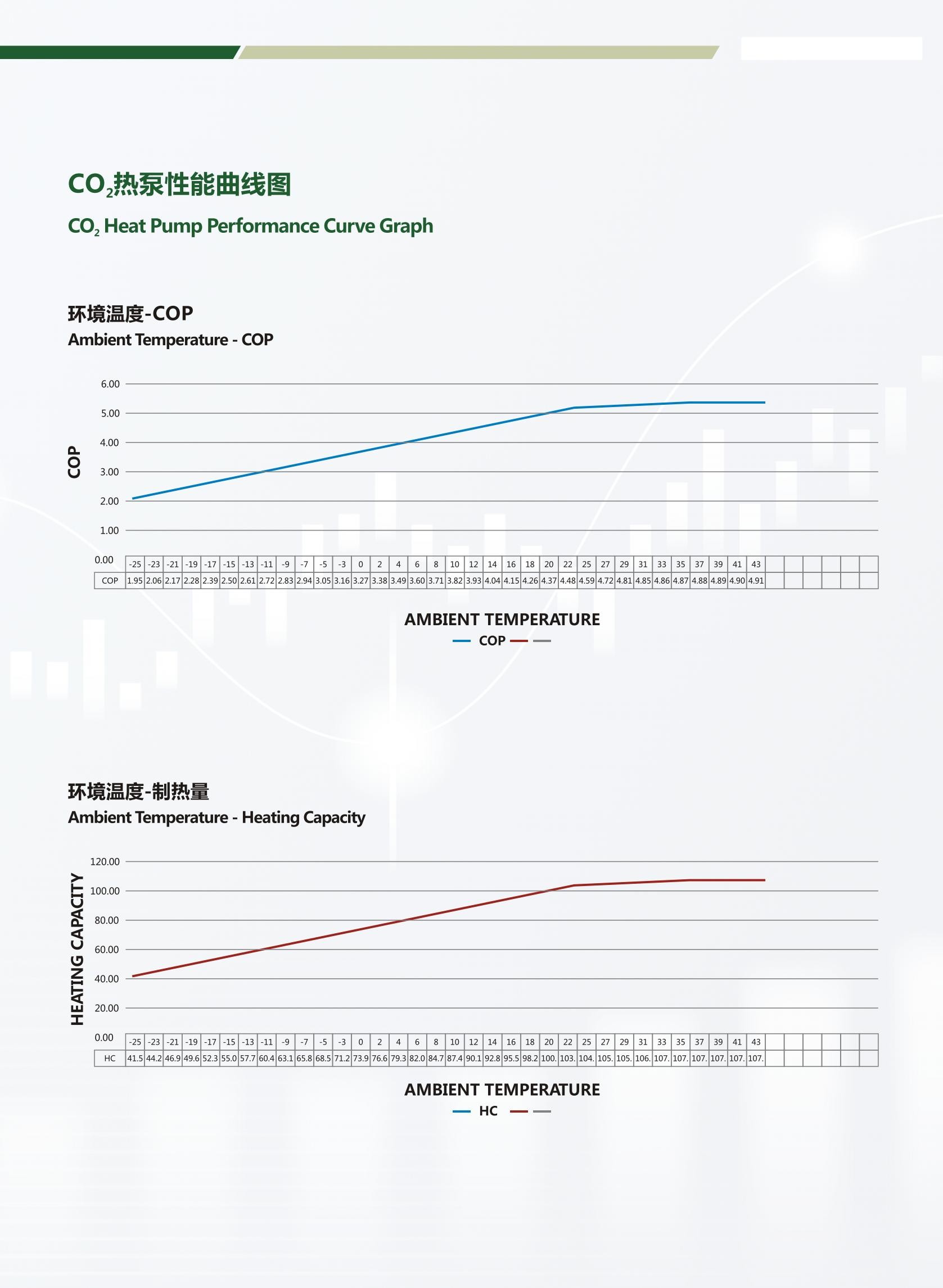

Wydajność 106kw powietrznej pompy ciepła R744 (CO2) na wylocie 90 stopni
Ultraniskotemperaturowe warunki pracy: temperatura otoczenia DB-10-C, temperatura wody wlotowej 9°C;
Warunki odszraniania: temperatura otoczenia DB2°C/WB1°C, temperatura na wlocie wody 9°C;warunki niskotemperaturowe: temperatura otoczenia DB7°C/WB6°C, temperatura wlotu wody 9°C;standardowe warunki pracy: temperatura otoczenia DB20°C /WB15°C, temperatura wody na wlocie 15°C;warunki pracy w wysokiej temperaturze: temperatura otoczenia DB38 ° C / WB23 ° C, temperatura wody na wlocie 29 ° C.
Uwagi dotyczące instalacji:
1. Odstęp wokół instalacji nie może być mniejszy niż Im;
2. Rurociągi inne niż pompa ciepła należy chronić przed mrozem i można zamontować elementy grzejne;
3. Rurociągi do cyrkulacji ciepłej wody należy zastosować izolację cieplną i środki ochronne, aby zapobiec utracie ciepła.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Schemat zastosowania Ciśnieniowy zbiornik na wodę
Powietrzna pompa ciepła R744 (CO2) o mocy 106kw, wylot 90 stopni
Schemat systemu Inteligentny system sterowania
Powietrzna pompa ciepła R744 (CO2) o mocy 106kw, wylot 90 stopni
|
Lista specyfikacji jednostki ciepłej wody użytkowej CO2 z pompą ciepła Powietrzna pompa ciepła R744 (CO2) o mocy 106kw, wylot 90 stopni |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specyfikacja | 2KM | 7,5 KM | 10KM | 15KM | 20KM | 30KM | 45KM | |
| Zasilacz | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metoda ogrzewania | Ogrzewanie bezpośrednie / cyrkulacja | |||||||
| Nominalny stan pracy | (kW) moc grzewcza | 7.45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kw) Moc wejściowa |
1,61 | 6,1 | 8,2 | 12.2 | 16,1 | 23,6 | 34,5 | |
| POLICJANT | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³/h) Przepływ wody grzewczej |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Warunki pracy w wysokiej temperaturze | (kw) moc grzewcza | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kW) Moc wejściowa | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLICJANT | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Warunki pracy w niskich temperaturach | (kw) moc grzewcza | 4.3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (kW) Moc wejściowa | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLICJANT | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Informacje o częściach | Rozmiar interfejsu rury wodnej | DN15 | DN20 | DN25 | DN32 | |||
| Wodny wymiennik ciepła | Płytowy lub rurowy wymiennik ciepła | |||||||
| Powietrzny wymiennik ciepła | Lamele aluminiowe z rurki miedzianej | |||||||
| Typ sprężarki | Podwójny obrotowy | Typ półzamknięty tłokowy | ||||||
| Panel sterujący | Kolorowy ekran dotykowy | |||||||
| Maksymalna temperatura na wylocie | 85℃ | 90 ℃ | ||||||
| Chłodziwo | R744(CO2) | |||||||
| Ciśnienie projektowe (MPa) | 15MPa(KM)/8MPa(LP) | |||||||
| Wymiary (dł., szer., wys. mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Hałas | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Waga | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Temperatura wody zasilającej (℃) | 5~40 | |||||||
| (Ciśnienie wody zasilającej MPa) | 0,05~0,4 | |||||||
| Temperatura wody na wylocie (℃) | 55~85 | 55~90 | ||||||
| Maksymalny przepływ | 0,24 | 1.2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Temperatura otoczenia (℃) | -25~43 | |||||||
Schemat ideowy systemu
