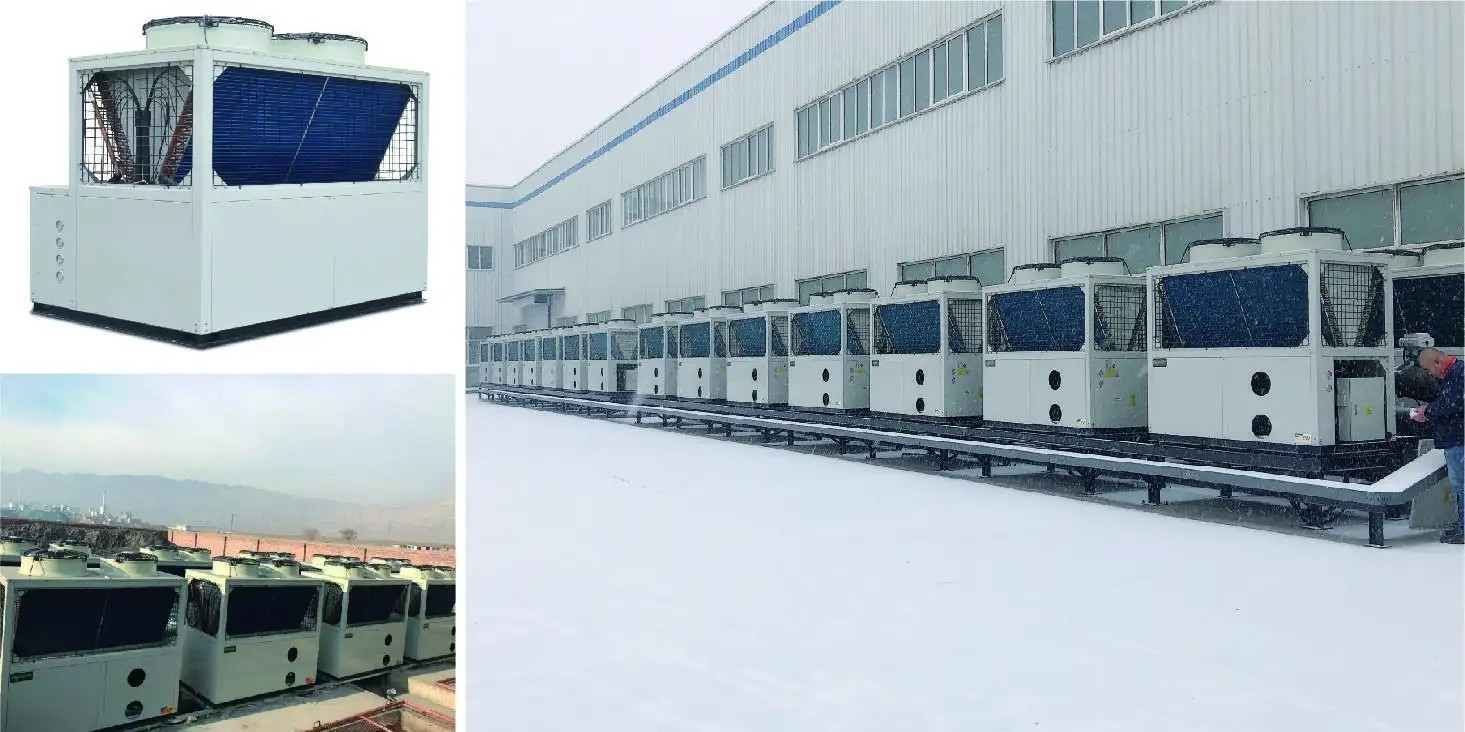

Opis systemów pomp ciepła DORIN INVERTER CO2(R744) z wysokotemperaturową pompą ciepła z dwutlenkiem węgla i źródłem wody
Transkrytyczna pompa ciepła z dwutlenkiem węgla ma znaczący wpływ na oszczędność energii w odzyskiwaniu ciepła odpadowego.Dzięki doskonałym właściwościom dwutlenku węgla w stanie nadkrytycznym do wytworzenia gorącej wody o wysokiej temperaturze wymagana jest tylko niewielka ilość energii elektrycznej.W zimnym obszarze od 100 do 20 stopni na północy ciepło odpadowe powietrza może zostać wchłonięte.W obszarze nadkrytycznym dwutlenku węgla, gazowy wymiennik ciepła może nadal wydajnie wytwarzać gorącą wodę o wysokiej temperaturze powyżej 60 °C.
Zasada działania pompy ciepła CO2
Zasada działania CO2Heat Pump polega na tym, że czynnik chłodniczy absorbuje ciepło z powietrza (lub wody), sprężone przez sprężarkę, aby stać się gazem o wysokiej temperaturze i wysokim ciśnieniu, który ma zostać uwolniony.Gaz chłodniczy o wysokiej temperaturze i pod wysokim ciśnieniem jest chłodzony przez chłodnicę gazu i przenosi ciepło do wody, a następnie realizuje funkcję ogrzewania.
Temperatura pracy pompy ciepła z dwutlenkiem węgla: -43-43 ℃ Temperatura wody na wylocie: 35-100 ℃ COP: 3.2-7.0

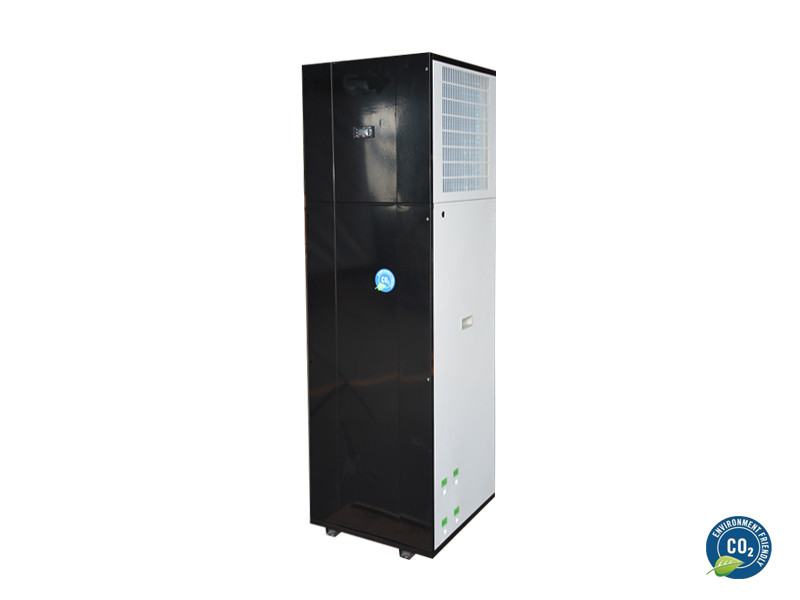

Wydajność systemu pompy ciepła Zew Zealand o mocy 8 kW do budynków mieszkalnych CO2 do połączonego ogrzewania pomieszczeń i ogrzewania ciepłej wody
Ultraniskotemperaturowe warunki pracy: temperatura otoczenia DB-10-C, temperatura wody wlotowej 9°C;
Warunki odszraniania: temperatura otoczenia DB2°C/WB1°C, temperatura na wlocie wody 9°C;warunki niskotemperaturowe: temperatura otoczenia DB7°C/WB6°C, temperatura wlotu wody 9°C;standardowe warunki pracy: temperatura otoczenia DB20°C /WB15°C, temperatura wody na wlocie 15°C;warunki pracy w wysokiej temperaturze: temperatura otoczenia DB38 ° C / WB23 ° C, temperatura wody na wlocie 29 ° C.
Uwagi dotyczące instalacji:
1. Odstęp wokół instalacji nie może być mniejszy niż Im;
2. Rurociągi inne niż pompa ciepła należy chronić przed mrozem i można zamontować elementy grzejne;
3. Rurociągi do cyrkulacji ciepłej wody należy zastosować izolację cieplną i środki ochronne, aby zapobiec utracie ciepła.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Schemat zastosowania Ciśnieniowy zbiornik na wodę

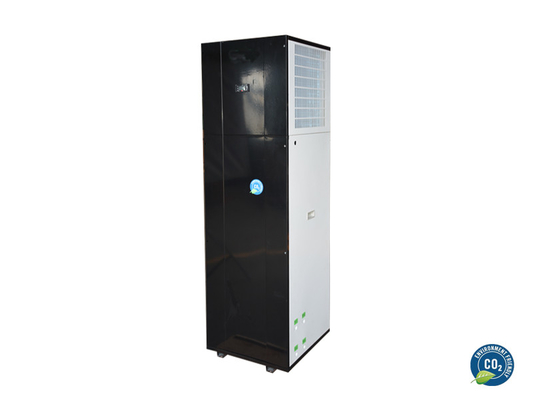

Zew Zealand 8kw System mieszkaniowy pompy ciepła CO2 do połączonego ogrzewania pomieszczeń i ogrzewania ciepłej wody
Schemat systemu Inteligentny system sterowania

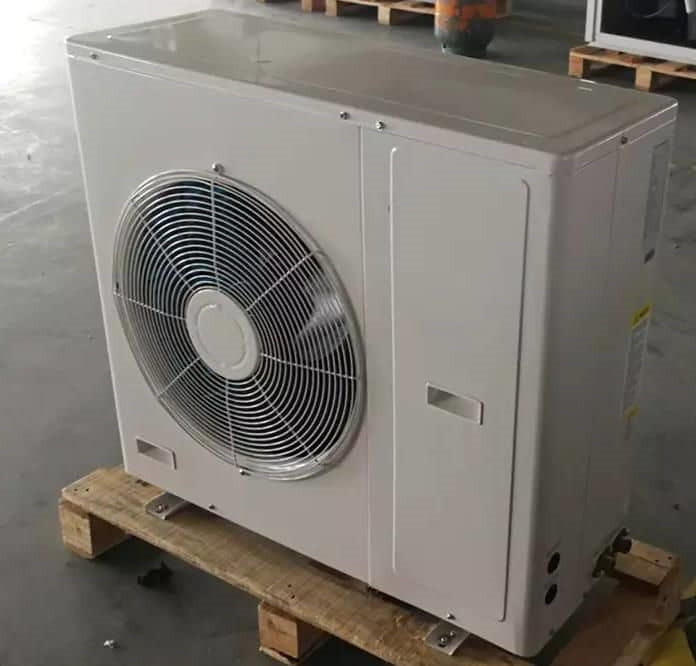

Zew Zealand 8kw System mieszkaniowy pompy ciepła CO2 do połączonego ogrzewania pomieszczeń i ogrzewania ciepłej wody
|

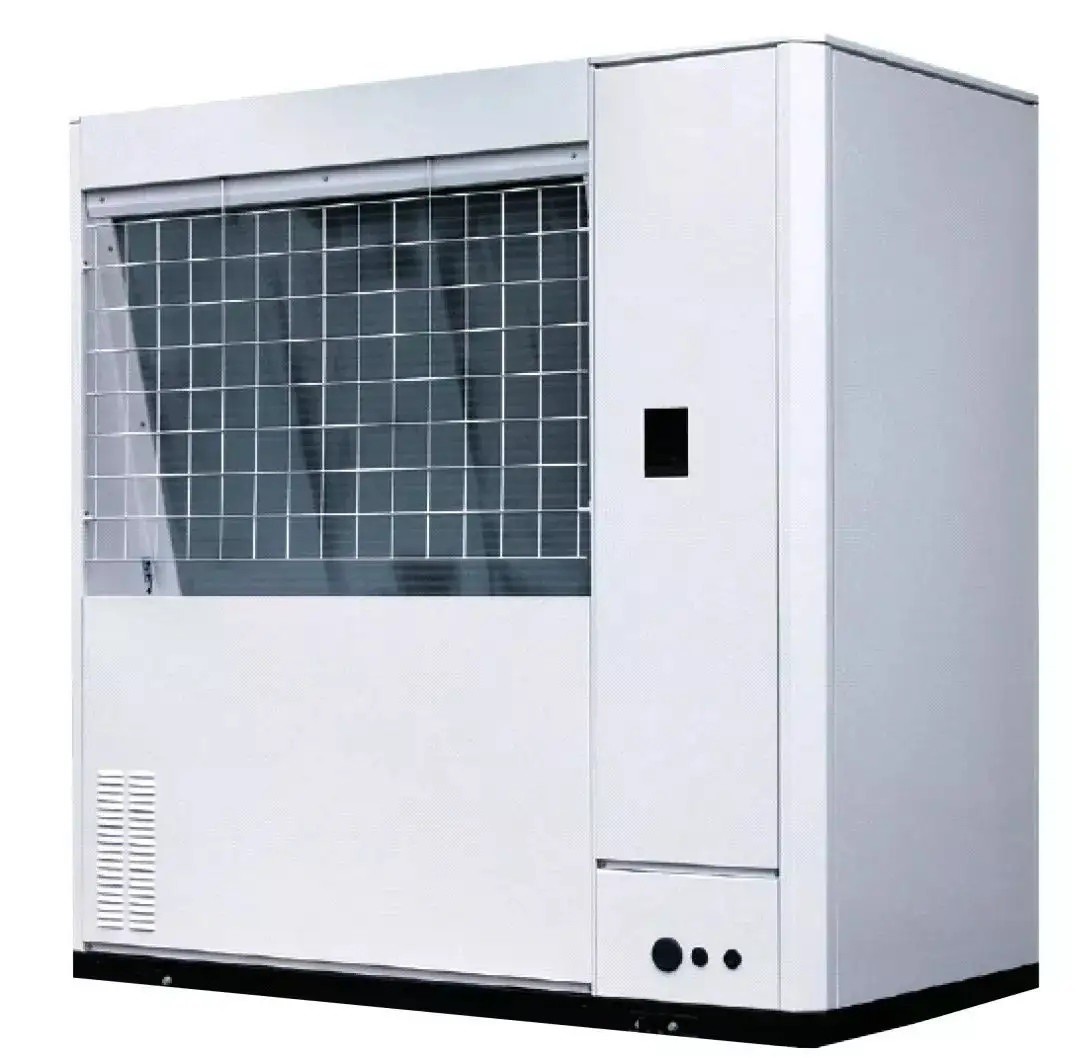

Lista specyfikacji jednostki ciepłej wody użytkowej CO2 z pompą ciepła Zew Zealand 8kw System mieszkaniowy pompy ciepła CO2 do połączonego ogrzewania pomieszczeń i ogrzewania ciepłej wody |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specyfikacja | 2KM | 7,5 KM | 10KM | 15KM | 20KM | 30KM | 45KM | |
| Zasilacz | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metoda ogrzewania | Ogrzewanie bezpośrednie / cyrkulacja | |||||||
| Nominalny stan pracy | (kW) moc grzewcza | 7.45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kw) Moc wejściowa |
1,61 | 6,1 | 8,2 | 12.2 | 16,1 | 23,6 | 34,5 | |
| POLICJANT | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³/h) Przepływ wody grzewczej |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Warunki pracy w wysokiej temperaturze | (kw) moc grzewcza | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kW) Moc wejściowa | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLICJANT | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Warunki pracy w niskich temperaturach | (kw) moc grzewcza | 4.3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (kW) Moc wejściowa | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLICJANT | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Informacje o częściach | Rozmiar interfejsu rury wodnej | DN15 | DN20 | DN25 | DN32 | |||
| Wodny wymiennik ciepła | Płytowy lub rurowy wymiennik ciepła | |||||||
| Powietrzny wymiennik ciepła | Lamele aluminiowe z rurki miedzianej | |||||||
| Typ sprężarki | Podwójny obrotowy | Typ półzamknięty tłokowy | ||||||
| Panel sterujący | Kolorowy ekran dotykowy | |||||||
| Maksymalna temperatura na wylocie | 85℃ | 90 ℃ | ||||||
| Chłodziwo | R744(CO2) | |||||||
| Ciśnienie projektowe (MPa) | 15MPa(KM)/8MPa(LP) | |||||||
| Wymiary (dł., szer., wys. mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Hałas | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Waga | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Temperatura wody zasilającej (℃) | 5~40 | |||||||
| (Ciśnienie wody zasilającej MPa) | 0,05~0,4 | |||||||
| Temperatura wody na wylocie (℃) | 55~85 | 55~90 | ||||||
| Maksymalny przepływ | 0,24 | 1.2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Temperatura otoczenia (℃) | -25~43 | |||||||
Schemat ideowy systemu
Leomon ) Energy Saving Technology Co, Ltd. koncentruje się na projektowaniu i produkcji CO, pomp ciepła, pomp ciepła z silnikami parowymi i zamkniętych suszarek, a także zapewnia różne rozwiązania energetyczne.
Posiadamy kompletny łańcuch przemysłowy CO, serii pomp ciepła, pomp ciepła z silnikiem parowym i serii Closed Drver.Produkty obejmują CO, pompę ciepła do podgrzewania wody, CO, pompę ciepła do ogrzewania, CO, dmuchawę powietrza grzewczego, CO niskotemperaturową UItra, kaskadową pompę ciepła i CO, pompę ciepła ze źródłem wody, CO, ciepła woda użytkowa + ogrzewanie + energia słoneczna 3 -w-1 pompa ciepła, CO, basenowa pompa ciepła, wielofunkcyjna CO, basenowa pompa ciepła o stałej temperaturze i wilgotności, wysokotemperaturowa pompa ciepła z silnikiem parowym (120 ℃), zamknięta suszarka i tak dalej.Wśród nich największy jest eksport CO, Pompy Ciepła.Pompy ciepła ze źródłem wody gazowanej są szeroko stosowane na południu.Nasza pompa ciepła 3 w 1 do ciepłej wody użytkowej + ogrzewanie + energia słoneczna jest mile widziana na rynku, szczególnie na rynku europejskim.Co więcej, wysokotemperaturowa pompa ciepła z silnikiem parowym (120°C) stała się doskonałym zamiennikiem kotła.
