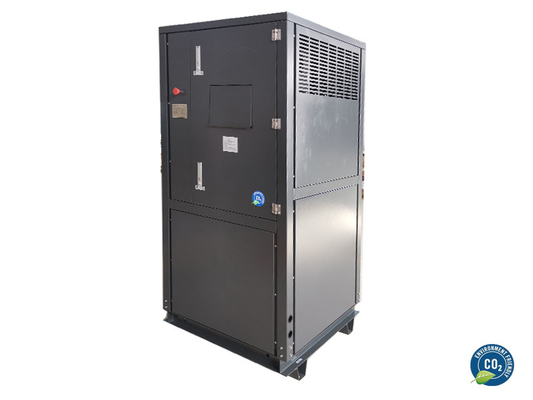

Pompa ciepła ze źródłem CO2 o mocy 160 kW do ogrzewania uniwersyteckiego i ciepłej wody w szkole

160 kW CO2 źródło wody pompa ciepła do użytku komercyjnego przemysł szkolny uniwersytecki ogrzewanie i ciepła woda

1. Model produktu: LN-160ZW

2. Czynnik chłodniczy: dwutlenek węgla (R744/CO2);

3. Moc grzewcza: 160kW;

4. Wydajność chłodnicza: 124,5kW;

5. Moc robocza: 35,5 kW

6. Kompleksowa efektywność energetyczna: 8.01

7. Temperatura ogrzewania: 55-98 ℃;

8. Temperatura chłodzenia: 3-15 ℃;

9. Użyj funkcji: miejsca, które potrzebują jednocześnie ciepłej i zimnej wody.

Czynnik chłodniczy CO2: zalety
①Niepalny, nietoksyczny.
② Produkt naturalny.
3 Nie wymaga żadnych specjalnych procedur odzyskiwania czynnika chłodniczego
4 Nie ma potrzeby ponownego nabywania.
5 Brak uszkodzeń warstwy ozonowej.
6. ODP=0 (Potencjalna wartość zagrożenia ozonem 0)2
7. GWP = 1 (potencjalna wartość efektu cieplarnianego 1)
8. Nie podlega przepisom podatkowym i regulacyjnym żadnego kraju.
Zalety pompy ciepła CO2 R744:
1 Temperatura wody może wynosić do 100 ℃, przechowywanie w wysokiej temperaturze może zmniejszyć objętość zbiornika na wodę.
2 Limit pracy wynosi -43 ℃, ale woda nadal może być wydajnie odprowadzana.
3 Maksymalny COP wynosi 5,5. A w przypadku wielofunkcyjnej maszyny All-in-one jej maksymalny COP wynosi 7.
4 Urządzenie typu „wszystko w jednym” może jednocześnie wytwarzać gorącą i zimną wodę, aby zmaksymalizować efektywne wykorzystanie energii.
5. Może spełniać różne zużycie wody.
6 Pojedynczy mechanizm współosiowy o mocy 520 kW można łączyć z wieloma modułami.
⑦ Bezpieczeństwo, z 6-krotnym zabezpieczeniem przed nadciśnieniem, separacją wody i elektryczności.
⑧ Inteligentna kontrola konwersji częstotliwości może zaoszczędzić 50% energii podczas rozmrażania.
9. Konstrukcja dzielona, ​​szczególnie w przypadku wysokich miejsc, których nie można podnieść i przetransportować.
10. Inteligentna bezprzewodowa kontrola aplikacji, może realizować zarządzanie bezzałogowe.
160 kW CO2 źródło wody pompa ciepła do użytku komercyjnego przemysł szkolny uniwersytecki ogrzewanie i ciepła woda
1. Dwustopniowa sprężarka o zmiennej częstotliwości DC.
2. Maszynę typu Split-Type można skonfigurować tak, aby maksymalna pojemność zbiornika na wodę wynosiła 2000 l.
3. Zintegrowana pojemność wbudowanego zbiornika na wodę jako 40L, 180L, 220L, 260L, 320L
④ Funkcje produktu: pojedyncza maszyna do gorącej wody, kocioł wodny, ciepła woda użytkowa + ogrzewanie + ogrzewanie słoneczne.
(5 Nadaje się do domów, illas, małych hoteli, małych fabryk, dezynfekcji szpitalnej itp.
Najwyższa temperatura wody może osiągnąć 90 ℃
Głównym problemem, z którym borykają się podgrzewacze wody CO2 z pompą ciepła, jest ciągła poprawa wydajności i redukcja kosztów, a tym samym poprawa ich konkurencyjności w stosunku do konwencjonalnych podgrzewaczy wody z pompą ciepła.Aby poprawić wydajność, musimy polegać na innowacjach technologicznych.
1) Rozwój mechanizmu ekspansji
Dzięki analizie teoretycznej zastosowanie ekspandera do wymiany przepustnicy i odzyskanie pracy związanej z rozprężaniem może znacznie poprawić wydajność cyklu transkrytycznego CO2.Dlatego wiele instytucji badawczych w kraju i za granicą inwestuje w badania wiele wysiłków badawczo-rozwojowych.Otwarte raporty literaturowe dotyczą typów maszyn rozprężnych, w tym typu tłokowego, typu swobodnego, typu ślimakowego, typu wirnika tocznego, typu wirnika wahadłowego, typu łopatki ślizgowej itp. Chociaż opracowano prototyp, nadal należy rozwiązać wiele problemów technicznych.
2) Ciągła poprawa wydajności sprężarki CO2.
Sprężarka jest kluczowym elementem całego układu nadkrytycznego obiegu CO2, a jej wydajność bezpośrednio wpływa na wydajność układu.Wielu producentów i instytucji badawczych poprawiło wydajność sprężarek CO2 poprzez poprawę konstrukcji sprężarek CO2, poprawę dokładności przetwarzania oraz poprawę warunków smarowania części ruchomych.
3) Sprawność wymiany ciepła wymiennika ciepła jest stale poprawiana.
Analizując energię efektywną układu obiegu CO2 stwierdzono, że oprócz straty dławiącej, strata wymiennika ciepła zajmuje również dużą część strat całkowitych, a nawet przewyższa stratę dławiącą dla pojedynczego etap cyklu CO2.Grzejniki mają kluczowe znaczenie dla poprawy wydajności systemu obiegu CO2.
4) Zimno i ciepło podgrzewacza wody CO2 pompy ciepła są wykorzystywane w tym samym czasie.
Z badań teoretycznych wynika, że ​​wydajność systemu można znacznie poprawić, wykorzystując jednocześnie zimno i ciepło podgrzewacza CO2 pompy ciepła.Dlatego bardziej sensowne jest opracowanie podgrzewacza wody z pompą ciepła, który zapewnia zarówno ciepłą wodę, jak i chłodzenie.
Minimalna temperatura otoczenia podczas pracy -25 ℃

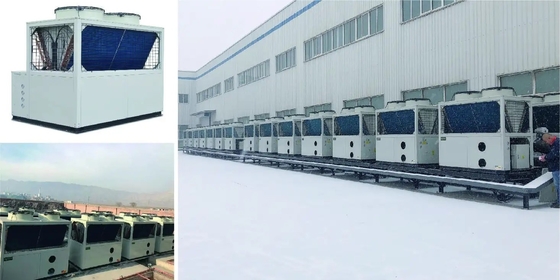

CO2Cascade AC Inverter Pompa ciepła
① Sprężarka inwerterowa AC.
② Główne sterowanie CPP/PLC, kolorowy ekran dotykowy.
3 Praca w bardzo niskich temperaturach - 43 ℃.
④ Maszyna dzielona lub na całe ciało, może być dostosowana do potrzeb.
⑤ Funkcja produktu: ogrzewanie w bardzo niskiej temperaturze zimą, chłodzenie latem.
3. Zastosowanie w miejscach wymagających ogrzewania, takich jak północne szybkie stacje kolejowe, supermarkety, fabryki, stadiony, gorące 45 kw CO2 Cascade AC Inverter Heat Pump Zintegrowane ultra-niskotemperaturowe kaskadowe pompy ciepła z dwutlenkiem węgla, farmy itp.

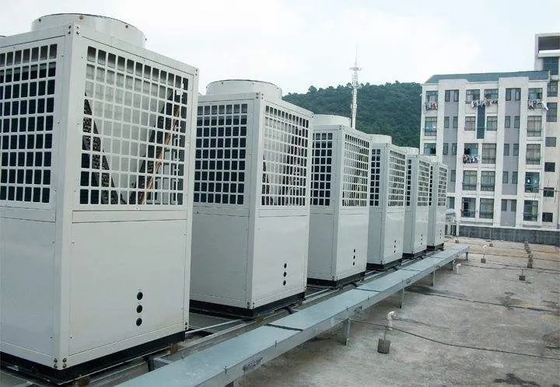

160 kW CO2 źródło wody pompa ciepła do użytku komercyjnego przemysł szkolny uniwersytecki ogrzewanie i ciepła woda

160 kW CO2 źródło wody pompa ciepła do użytku komercyjnego przemysł szkolny uniwersytecki ogrzewanie i ciepła woda
Schemat zastosowania Ciśnieniowy zbiornik na wodę

Schemat systemu Inteligentny system sterowania

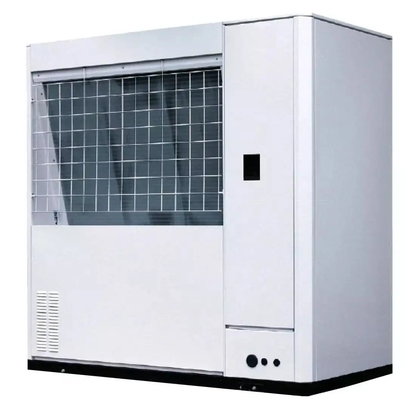

8kW domowa maszyna wielofunkcyjna z dwutlenkiem węgla CO2 powietrze źródło ciepła pompa ciepła



Schemat ideowy systemu
