Założenia modelowania • We wszystkich modelach: – 10 K (18°F) przegrzanie parownika – 3 K (5°F) najbliżej zacisku – 0 pracy wentylatora i pompy – 95% sprawność silnika – ηisen = 0,90 – 0,0467*PR – ηvol = 1,00 – 0,04*PR – Spadek ciśnienia w skraplaczu 100 kPa – Spadek ciśnienia w parowniku 50 kPa • Specyficzne dla CO2: – Ciśnienie po stronie wysokiego ciśnienia zoptymalizowane dla COP • Specyficzne dla HFC: – Dochłodzenie skraplacza 5 K

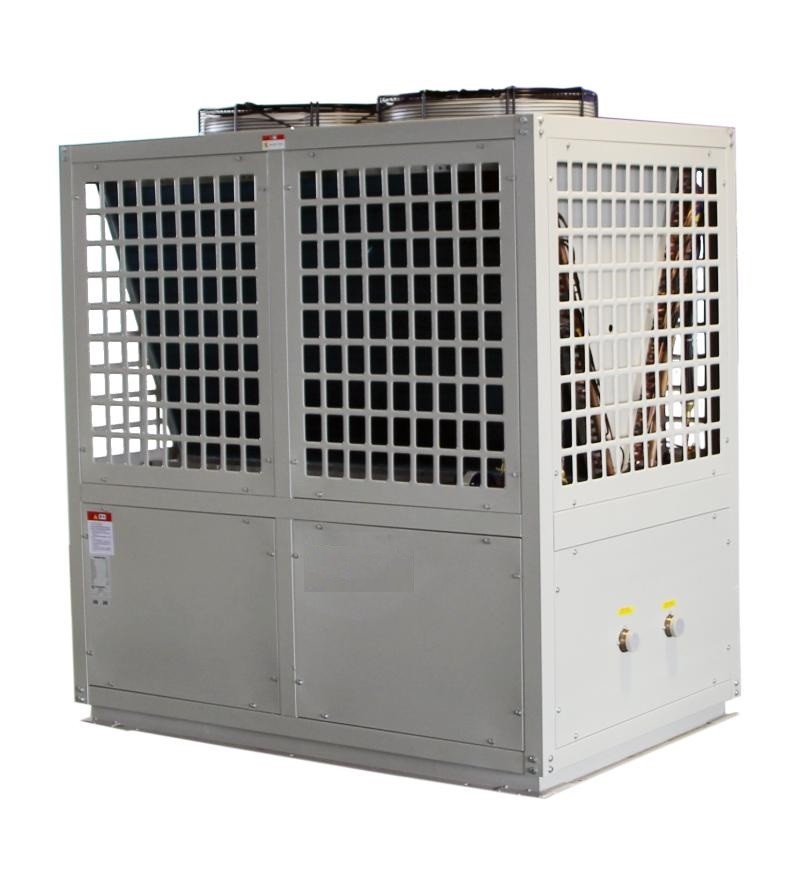

| Typ jednostki | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Specyfikacje | 7,5 KM | 10KM | 15KM | 20KM | 30KM | 40KM | |
| Zasilacz | Trójfazowy pięcioprzewodowy380V/50Hz | ||||||
| Tryb ogrzewania | Typ bezpośredniego ogrzewania/cyklu | ||||||
| Standardowe warunki pracy | Moc grzewcza (kw) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Moc wejściowa (kW) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| POLICJANT | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Przepływ ciepłej wody (m³/h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Stan wysokiej temperatury | Moc grzewcza kw) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Moc wejściowa (kW) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLICJANT | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Przepływ ciepłej wody (m³/h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Warunki niskiej temperatury | Moc grzewcza (kw) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Moc wejściowa (kW) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| POLICJANT | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Przepływ ciepłej wody (m³/h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Informacje o składnikach | Rozmiar złącza wodociągowego | DN20 | DN25 | DN32 | DN40 | ||
| Wodny wymiennik ciepła | Płytowy lub tulejowy wymiennik ciepła | ||||||
| Wymiennik ciepła powietrza | Płetwa aluminiowa do rur miedzianych | ||||||
| typ kompresora | Półzamknięty tłokowy | ||||||

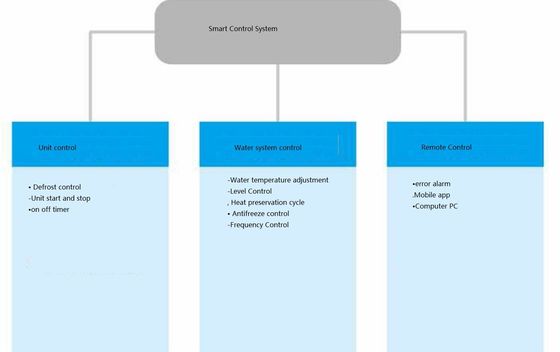

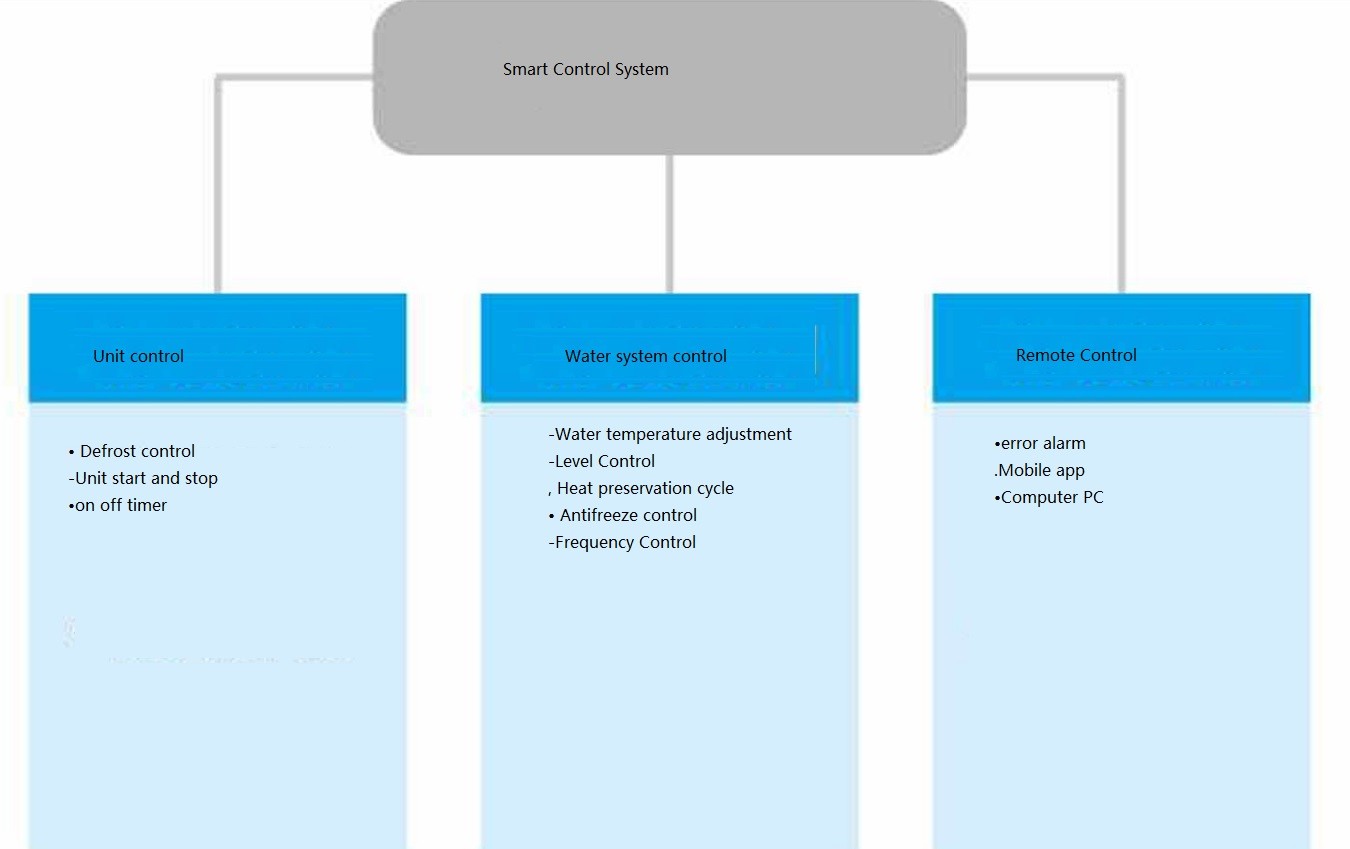

| Panel sterujący | Kolorowy ekran dotykowy | ||||||
| Maksymalna temperatura na wylocie (℃) | 90 ℃ | ||||||
| Czynniki chłodnicze | R744 (CO2) | ||||||
| Ciśnienie projektowe (MPa) | Wysoka strona 15, niska strona 8 | ||||||
| Wymiary (długość, szerokość i wysokość mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Hałas (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Waga (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ZAKRES użytkowania | Temperatura wody zasilającej (℃) | 5~40 | |||||
| Ciśnienie wody zasilającej | 0,05~0,4 | ||||||
| Temperatura ścieków (℃) | 55~90 | ||||||
| Maksymalny przepływ | 1.2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Temperatura otoczenia (℃) | '-20~43 | ||||||
