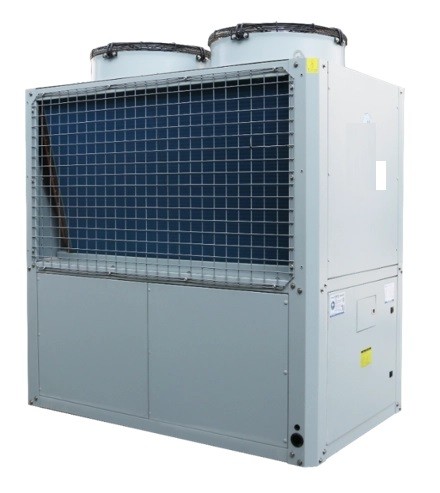

Opis systemów pomp ciepła DORIN INVERTER CO2(R744) – dla korzyści praktycznych i ekonomicznych
Sprężarka zasysa niskotemperaturowy i niskociśnieniowy czynnik chłodniczy w postaci gazowego dwutlenku węgla z parownika i spręża czynnik chłodniczy będący dwutlenkiem węgla do wysokotemperaturowego i wysokociśnieniowego płynu nadkrytycznego poprzez pracę.Płyn nadkrytyczny o wysokiej temperaturze i wysokim ciśnieniu wchodzi do chłodnicy gazu w celu wymiany ciepła z wodą i jest chłodzony w chłodnicy gazu.Płyn pod wysokim ciśnieniem uwalnia dużo ciepła, a woda pochłania uwolnione ciepło, a temperatura nadal rośnie.Po zdławieniu i rozprężeniu płynu pod wysokim ciśnieniem przez zawór rozprężny, pochłania on ciepło z otaczającego powietrza i odparowuje w gaz o niskim ciśnieniu pod wpływem działania wentylatora w parowniku i jest zasysany do sprężarki w celu sprężenia, oraz cykl jest powtarzany w celu wytworzenia gorącej wody.Cechy Naturalny czynnik chłodniczy chroniący środowisko: ODP wynosi 0, GWP wynosi 1, brak zanieczyszczeń środowiska, nietoksyczny, niepalny Doskonała wydajność ogrzewania w wysokich temperaturach: najwyższa wydajność wody może osiągnąć ponad 90 ℃ Doskonała wydajność w niskich temperaturach: przy - Temperatura otoczenia 20°C, nadal można wytwarzać ciepłą wodę o wysokiej temperaturze 90°C Wysoka sprawność: sprawność ogrzewania COP może osiągnąć 4,5, a gdy gorąca woda jest wytwarzana w niskiej temperaturze, COP nadal wynosi powyżej 2,0 Szeroki zakres zastosowań: może pracować normalnie w zakresie temperatur otoczenia -20 ℃ ~ 43 ℃, nadaje się do naszej produkcji ciepłej wody użytkowej lub przemysłowej
Wydajność systemów pomp ciepła DORIN INVERTER CO2(R744) – zarówno dla korzyści praktycznych, jak i oszczędnościowych
Ultraniskotemperaturowe warunki pracy: temperatura otoczenia DB-10-C, temperatura wody wlotowej 9°C;
Warunki odszraniania: temperatura otoczenia DB2°C/WB1°C, temperatura na wlocie wody 9°C;warunki niskotemperaturowe: temperatura otoczenia DB7°C/WB6°C, temperatura wlotu wody 9°C;standardowe warunki pracy: temperatura otoczenia DB20°C /WB15°C, temperatura wody na wlocie 15°C;warunki pracy w wysokiej temperaturze: temperatura otoczenia DB38 ° C / WB23 ° C, temperatura wody na wlocie 29 ° C.
Uwagi dotyczące instalacji:
1. Odstęp wokół instalacji nie może być mniejszy niż Im;
2. Rurociągi inne niż pompa ciepła należy chronić przed mrozem i można zamontować elementy grzejne;
3. Rurociągi do cyrkulacji ciepłej wody należy zastosować izolację cieplną i środki ochronne, aby zapobiec utracie ciepła.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

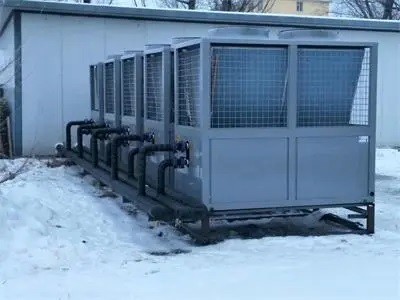

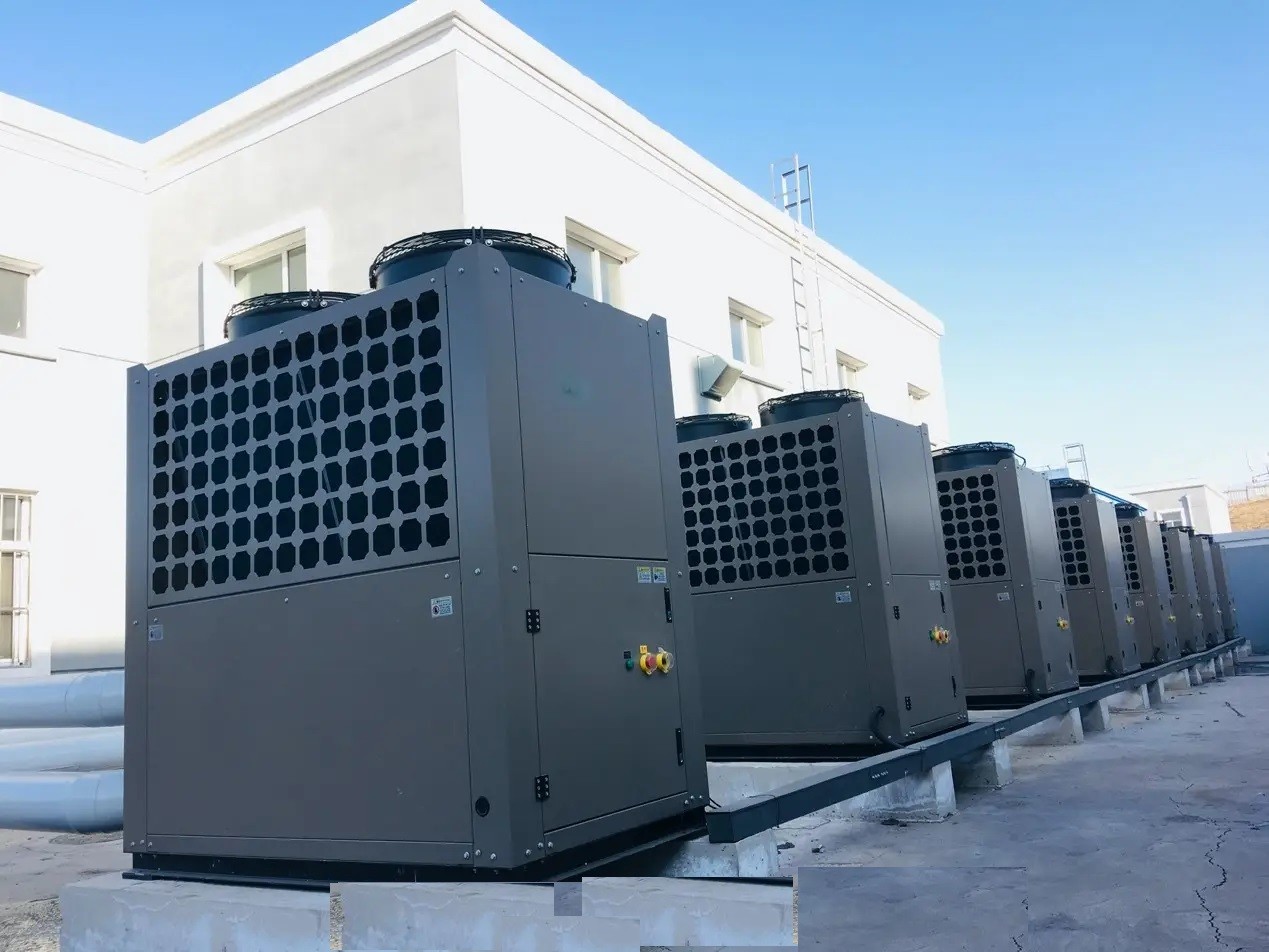

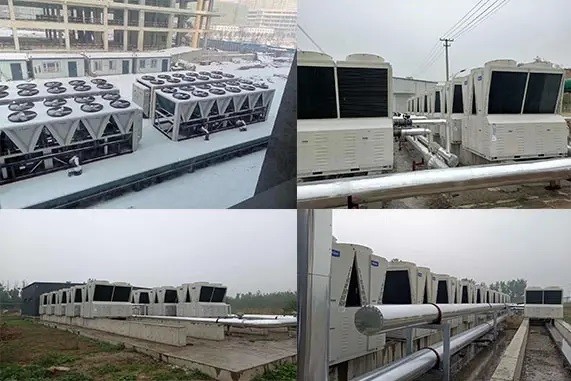

Schemat zastosowania Ciśnieniowy zbiornik na wodę
Systemy pomp ciepła DORIN INVERTER CO2(R744) – zapewniające korzyści praktyczne i ekonomiczne
Schemat systemu Inteligentny system sterowania
Systemy pomp ciepła DORIN INVERTER CO2(R744) – zapewniające korzyści praktyczne i ekonomiczne
|

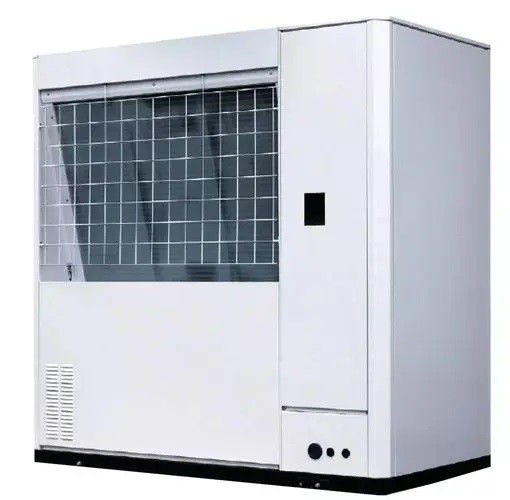

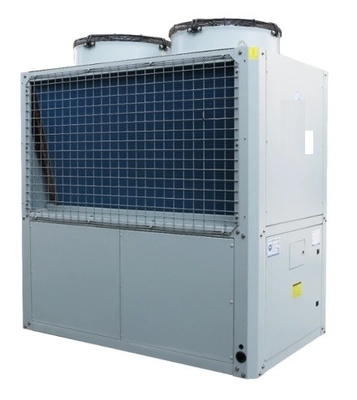

Lista specyfikacji jednostki ciepłej wody użytkowej CO2 z pompą ciepła R744 CO2 Powietrzna pompa ciepła z pompą ciepła do ogrzewania budynków mieszkalnych Moc 7,45 kW 90 stopni ze sprężarką dorin |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specyfikacja | 2KM | 7,5 KM | 10KM | 15KM | 20KM | 30KM | 45KM | |
| Zasilacz | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metoda ogrzewania | Ogrzewanie bezpośrednie / cyrkulacja | |||||||
| Nominalny stan pracy | (kW) moc grzewcza | 7.45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (kw) Moc wejściowa |
1,61 | 6,1 | 8,2 | 12.2 | 16,1 | 23,6 | 34,5 | |
| POLICJANT | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m³/h) Przepływ wody grzewczej |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Warunki pracy w wysokiej temperaturze | (kw) moc grzewcza | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (kW) Moc wejściowa | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLICJANT | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Warunki pracy w niskich temperaturach | (kw) moc grzewcza | 4.3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (kW) Moc wejściowa | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLICJANT | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m³/h) Przepływ wody grzewczej |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Informacje o częściach | Rozmiar interfejsu rury wodnej | DN15 | DN20 | DN25 | DN32 | |||
| Wodny wymiennik ciepła | Płytowy lub rurowy wymiennik ciepła | |||||||
| Powietrzny wymiennik ciepła | Lamele aluminiowe z rurki miedzianej | |||||||
| Typ sprężarki | Podwójny obrotowy | Typ półzamknięty tłokowy | ||||||
| Panel sterujący | Kolorowy ekran dotykowy | |||||||
| Maksymalna temperatura na wylocie | 85℃ | 90 ℃ | ||||||
| Chłodziwo | R744(CO2) | |||||||
| Ciśnienie projektowe (MPa) | 15MPa(KM)/8MPa(LP) | |||||||
| Wymiary (dł., szer., wys. mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Hałas | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) Waga | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Temperatura wody zasilającej (℃) | 5~40 | |||||||
| (Ciśnienie wody zasilającej MPa) | 0,05~0,4 | |||||||
| Temperatura wody na wylocie (℃) | 55~85 | 55~90 | ||||||
| Maksymalny przepływ | 0,24 | 1.2 | 1,5 | 2,4 | 3.2 | 4,9 | 6,5 | |
| Temperatura otoczenia (℃) | -25~43 | |||||||
Schemat ideowy systemu
